Productdetails
Plaats van herkomst: Jiangsu, China
Merknaam: Lingman
Certificering: IOS9001
Modelnummer: W165J
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 set
Prijs: 1800-2000
Verpakking Details: Houten doos
Levertijd: 20 werkdagen
Betalingscondities: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Levering vermogen: 100 reeksen per week
Model: |
W165J |
Productnaam: |
Pneumatische draaibank |
Brandnaam: |
Lingman |
Klauwstrek: |
33 mm |
Maximum het Vastklemmen Kracht: |
4.3KN |
Toelaatbare Druk: |
0.3-1MPa |
Grenssnelheid: |
500r/min |
Het vastklemmen Waaier: |
Φ10-Φ165 |
Centrale Hoogte: |
175mm |
Gemaakt in: |
China |
Model: |
W165J |
Productnaam: |
Pneumatische draaibank |
Brandnaam: |
Lingman |
Klauwstrek: |
33 mm |
Maximum het Vastklemmen Kracht: |
4.3KN |
Toelaatbare Druk: |
0.3-1MPa |
Grenssnelheid: |
500r/min |
Het vastklemmen Waaier: |
Φ10-Φ165 |
Centrale Hoogte: |
175mm |
Gemaakt in: |
China |
1. Beschrijving

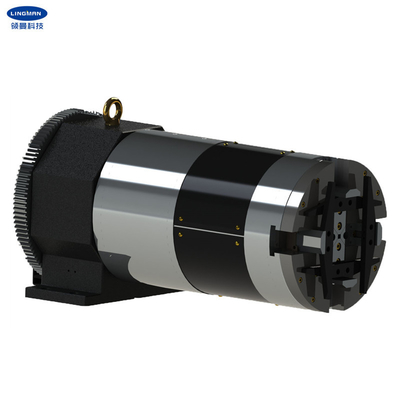

Onze laser roterende chuck is speciaal ontworpen voor laser buis snijmachine.Het kan worden gebruikt als een onafhankelijke roterende spindel met een chuck die stevig kan klemmen werkstuk en draaien tegelijkertijdDe roterende luchtinlaat wordt bereikt door middel van de rotator die aan het eind is uitgerust om snelle klem- en losmakingsacties te bereiken.
De klemkracht van de laserrotatie-schok is groot, de klem is stabiel; de aanpassing is handig, het rendement is hoog; de stijfheid is hoger dan een lange klemklauw,de nauwkeurigheid kan lang worden gehandhaafd, en er is geen verschijnsel dat de buigdeformatie van de klemklauw de rotatieprecisie beïnvloedt.
2. Prestatieparameters
Modelnummer | W165J |
Klauwstreken | 33 mm |
Maximale klemkracht | 4.3KN |
Toegestane druk | 0.3-1MPa |
Beperkte snelheid | 500 r/min |
Klembereik | Φ10-Φ165 |
Centrale hoogte | 175 mm |
Rotatie-inertie | 0.3 kg.m2 |
Gewicht van draaiende onderdelen | 69 kg |
Geheel gewicht per eenheid | 95 kg |
Opmerking: bovenstaande cijfers zijn standaardparameters. We kunnen ook producten ontwerpen volgens de speciale eisen van klanten.
3. Afmetingen
Specificaties | Een | B. | B1 | C | D | E | F | Ik... | J | L | M | N | O | P | Q | R | S | T | G |
W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | M6 | 8-M10 | 18 | 325 | 690 |
4Voordelen
e.1 vast of hol
e.2 Klauwen van het type kam of van het type mortise groove
5. Productlijn
6Onze dienst
