Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: W250S-21
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 REEKS
Prijs: USD 2600-3100/set
Verpakking Details: Houten karton
Levertijd: 15-20 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 reeksen per maand
Productnaam: |
Hoofdklem |
grondstof: |
roestvrij staal |
Klauwslag: |
21mm |
Maximum het vastklemmen kracht: |
3.3KN |
Toelaatbare druk: |
0.4-0.9MPa |
Grenssnelheid: |
500r/min |
Het vastklemmen waaier: |
20260mm |
Centrale hoogte: |
200mm |
Rotatieinertie: |
0.8kg.㎡ |
Roterend deelgewicht: |
63kg |
Geheel eenheidsgewicht: |
96Kg |
Productnaam: |
Hoofdklem |
grondstof: |
roestvrij staal |
Klauwslag: |
21mm |
Maximum het vastklemmen kracht: |
3.3KN |
Toelaatbare druk: |
0.4-0.9MPa |
Grenssnelheid: |
500r/min |
Het vastklemmen waaier: |
20260mm |
Centrale hoogte: |
200mm |
Rotatieinertie: |
0.8kg.㎡ |
Roterend deelgewicht: |
63kg |
Geheel eenheidsgewicht: |
96Kg |

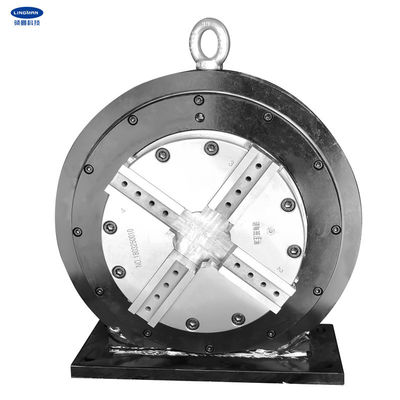

1. Beschrijving
Dit product wordt speciaal ontworpen voor de snijder van de laserpijp. Het product zelf kan als onafhankelijke as met een klem in het midden worden gebruikt dat het werkstuk kan stevig vastklemmen en tegelijkertijd roteren. De roterende luchtinham kan door staart-opgezette gyrator worden gerealiseerd zodat de snelle het vastklemmen en het losmaken actie kan worden bereikt. De het werk luchtbron keurt het principe van ononderbroken luchtlevering goed.
Wegens de lange die lengte van de delen door de snijder worden verwerkt, zijn de staartklem en de aangepaste belangrijkste klem gewoonlijk geïnstalleerd in paren op het materiaal. Het product is vier-klauw dubbel-machts automatische een twee-centrum structuur, die de cirkel, vierkante, rechthoekige, elliptische en andere centraal as symmetrische delen kan vastklemmen.
Het centrum van het product is van stevige structuur. Het is adviseert om op de zware pijpsnijmachine worden geïnstalleerd.
2. Prestatiesparameters
|
W250S-21 |
|
21mm |
|
3.3KN |
|
0.4-0.9MPa |
|
500r/min |
|
20260mm |
|
200mm |
|
0.8kg.m2 |
|
63kg |
|
96kg |
3. Afmetingen
Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | L | M | N | O | P | Q | R | S | T |
W250S-21 | 360 | 200 | 400 | 400 | 140 | 100 | 320 | 164 | 0 | 65 | 88 | 22 | 40 | 4 | 30 | 20 | M10 | 6-M8 | 13 | 357 |
4. Voordelen
a. volledig slagontwerp |
b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
c. hoge herhaalde het plaatsen nauwkeurigheid |
d. lage onderhoudskosten, lange levensduur |
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Productielijn
6. Onze Dienst
a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
b. het professionele werk van het ontwerpteam met u. |
c. professioneel QC team om de hoogte te waarborgen - kwaliteit. |
d. het verlenen van OEM & ODM de dienst. |
