Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: W320s-50
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 REEKS
Prijs: USD 2600-3100/set
Verpakking Details: Houten karton
Levertijd: 15-20 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 reeksen per maand
Productnaam: |
Hoofdklem |
grondstof: |
roestvrij staal |
Klauwslag: |
50mm |
Maximum het vastklemmen kracht: |
4.5KN |
Toelaatbare druk: |
0.4-0.9MPa |
Grenssnelheid: |
500r/min |
Het vastklemmen waaier: |
20320mm |
Centrale hoogte: |
260mm |
Rotatieinertie: |
1.68kg.㎡ |
Roterend deelgewicht: |
107kg |
Geheel eenheidsgewicht: |
185kg |
Productnaam: |
Hoofdklem |
grondstof: |
roestvrij staal |
Klauwslag: |
50mm |
Maximum het vastklemmen kracht: |
4.5KN |
Toelaatbare druk: |
0.4-0.9MPa |
Grenssnelheid: |
500r/min |
Het vastklemmen waaier: |
20320mm |
Centrale hoogte: |
260mm |
Rotatieinertie: |
1.68kg.㎡ |
Roterend deelgewicht: |
107kg |
Geheel eenheidsgewicht: |
185kg |
1. Beschrijving

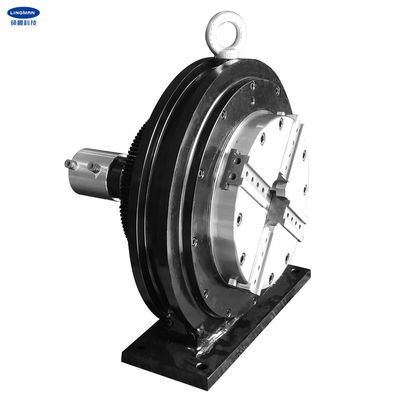

Dit product wordt speciaal ontworpen voor de snijder van de laserpijp. Het product zelf kan als onafhankelijke as met een klem in het midden worden gebruikt dat het werkstuk kan stevig vastklemmen en tegelijkertijd roteren.
Nadat de productbasis wordt bevestigd, sluit de aangepaste motor aan het toestel aan, en verbind de samengeperste luchtbron (0.4-0.9Mpa) om het vastklemmen van en het drijven van het werkstuk te realiseren om te roteren. Het wordt hoofdzakelijk gebruikt voor werkstuk het vastklemmen, het roteren en het voor en achter voeden.
Omdat de lengte van de delen door de snijmachine worden verwerkt langer is, zijn de achterklem en de aangepaste hoofdklem algemeen geïnstalleerd in paren op het materiaal dat. Dit soort het voeden van klem is automatische een twee-centrum structuur en het heeft vier klauwen met dubbele macht. Het kan worden toegepast om de cirkel, vierkants, rectangualr, elliptische en andere centrale as symmetrische delen vast te klemmen.
Bovendien is het ook in stevige structuur en adviseert dat het vriendelijk wordt gebruikt op zware pijpsnijmachine.
2. Prestatiesparameters
|
W320s-50 |
|
50mm |
|
4.5KN |
|
0.4-0.9MPa |
|
500r/min |
|
20320mm |
|
260mm |
|
1.68kg.m2 |
|
107kg |
|
185kg |
3. Afmetingen
| Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | L | M | N | O | P | Q | R | S | T |
| W320S-21 | 520 | 260 | 460 | 490 | 175 | 130 | 475 | 223 | 0 | 65 | 88 | 20 | 45 | 4 | 30 | 20 | M12 | 6-M10 | 18 | 375 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Productielijn
6. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. het professionele werk van het ontwerpteam met u. |
| c. professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. het verlenen van OEM & ODM de dienst. |
