Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: Pneumatische draaibank G620DF-245
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 set
Prijs: USD 4600-5000 set
Verpakking Details: Houten karton
Levertijd: 10-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 500 stuks per maand
Naam van het product: |
Pneumatische klem |
Model: |
G620DF-245 |
Diameter: |
236mm |
Maximum het Vastklemmen Kracht: |
2.1KN |
Toelaatbare Druk: |
0.2-0.9MPa |
Grenssnelheid: |
150r/min |
Het vastklemmen Waaier: |
6242mm |
Centrale Hoogte: |
315mm |
Rotatieinertie: |
5.2kg.㎡ |
roterend deelgewicht: |
120KG |
geheel eenheidsgewicht: |
250kg |
Naam van het product: |
Pneumatische klem |
Model: |
G620DF-245 |
Diameter: |
236mm |
Maximum het Vastklemmen Kracht: |
2.1KN |
Toelaatbare Druk: |
0.2-0.9MPa |
Grenssnelheid: |
150r/min |
Het vastklemmen Waaier: |
6242mm |
Centrale Hoogte: |
315mm |
Rotatieinertie: |
5.2kg.㎡ |
roterend deelgewicht: |
120KG |
geheel eenheidsgewicht: |
250kg |
1Beschrijving.

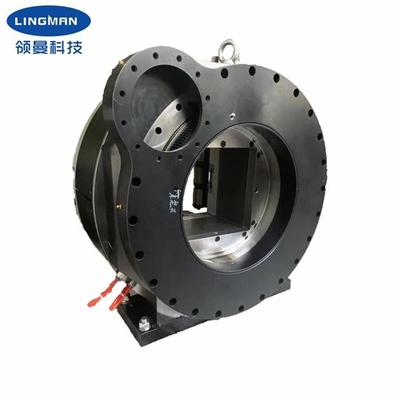

Onze laser chuck is voornamelijk ontworpen voor laser buis snijmachine. laser chuck wordt gebruikt voor het vastklemmen en voeden van buizen bij het snijden van de buis. het kan niet alleen ronde buizen te klemmen, maar ook rechthoekige buis,L-vormige buis, H-vormige buis enzovoort.
Het wordt gebruikt basis punt positionering en het is handig voor de aanpassing van de belangrijkste quipment en verkorteert sterk de debugging tijd van de belangrijkste apparatuur.Je hoeft de kaak niet aan te passen., is het gemakkelijk te klemmen en te centeren, om verschillende buisdiameter te schakelen, wat de klemtijd aanzienlijk bespaart.
Het kan snel vastklemmen en loslaten door de luchtinlaat van de zijkant te draaien, de luchtbron te ontkoppelen voordat het werkt.die verschillende klemkrachten veroorzaakt, die meer voordelen heeft bij het vastklemmen van dunwandige buizen en zware buizen.de hoofdschaak die wordt gebruikt als hoofdpositie van het lasersnijden en de voedingschaak die ermee wordt aangepast, worden meestal in paren op de machine geïnstalleerdDeze penumatische chuck wordt veel gebruikt in speciale lasersnijmachines en andere systemen voor het verwerken van buizen.
2. Prestatieparameters
|
Naam van het product |
Pneumatische draaibank |
|
Modelnummer |
G620DF-245 |
|
Klauwstreken |
236 mm |
|
Maximale klemkracht |
2.1KN |
|
Toegestane druk |
0.2-0.9MPa |
|
Beperkte snelheid |
150 r/min |
|
Klembereik |
6-242 mm |
|
Centrale hoogte |
315 mm |
|
Rotatie-inertie |
5.2kg.m2 |
|
Gewicht van draaiende onderdelen |
120 kg |
|
Geheel gewicht per eenheid |
250 kg |
Opmerking: bovenstaande cijfers zijn standaardparameters..
- Ik weet het niet.3. Afmetingen
| Specificaties | Een | B. | B1 | C | D | E | F | G | H | Ik... | J | K | O | R | S |
| G620DF-245 | 420 | 315 | 624 | 662 | 220 | 60 | 380 | 403.5 | 245×245 | / | 444.5 | / | / | / | 18X22 |
4Voordelen
| a. volledig getrokken pneumatische draaibank |
| b. Breed toepassingsgebied, diversificatie van de verwerkingsprofielen |
| c. Hoge herhalingsnauwkeurigheid van de positionering |
| d. lage onderhoudskosten, lange levensduur |
|
e. Er zijn meerdere configuraties beschikbaar e.1 vast of hol e.2 Klauwen van het type kam of van het type mortise groove |
5Onze dienst
| a. Wij zijn de directe fabriek met een goede prijs en een snelle doorlooptijd. |
| b. Een professioneel ontwerpteam werkt met u samen. |
| c. Professionele QC team om de hoge kwaliteit te garanderen. |
| d. OEM- en ODM-diensten verlenen. |
6Productielijn
