Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: G800D-360
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 REEKS
Prijs: USD 8500-8900 set
Verpakking Details: Houten karton
Levertijd: 10-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 50 reeksen per maand
Klauwslag: |
260mm |
Maximum het vastklemmen kracht: |
4.1KN |
Toelaatbare druk: |
0.2-0.9MPa |
Grenssnelheid: |
150r/min |
Het vastklemmen waaier: |
15360mm |
Centrale hoogte: |
425mm |
Rotatieinertie: |
17.69kg.㎡ |
Roterend deelgewicht: |
251kg |
Geheel eenheidsgewicht: |
369kg |
Klauwslag: |
260mm |
Maximum het vastklemmen kracht: |
4.1KN |
Toelaatbare druk: |
0.2-0.9MPa |
Grenssnelheid: |
150r/min |
Het vastklemmen waaier: |
15360mm |
Centrale hoogte: |
425mm |
Rotatieinertie: |
17.69kg.㎡ |
Roterend deelgewicht: |
251kg |
Geheel eenheidsgewicht: |
369kg |

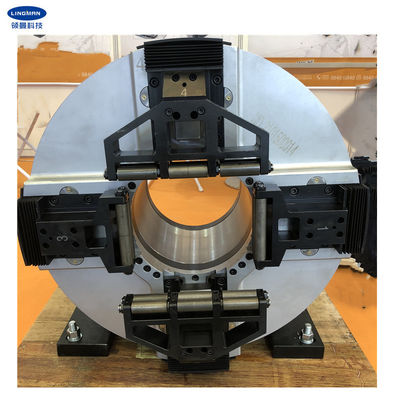

1. Beschrijving
Onze klem wordt speciaal ontworpen voor het scherpe materiaal van de laserbuis. Het product zelf het kan als onafhankelijke roterende as worden gebruikt, en het kan werkstuk stevig vastklemmen en gelijktijdig roteren. De snelle het vastklemmen en het losmaken acties kunnen door zijomwenteling en luchtopname worden gerealiseerd. Maak de luchtbron vóór verrichting los.
De klem kan in volledige slag zonder extra aanpassing van vier klauwen werken. Het kan alle toepasselijke pijpmontage vastklemmen en productieefficiency verbeteren. Goedkeurend een volledig gesloten structuur, heeft de klem betere stabiliteit en slijtageweerstand. Met dwarsrollager, heeft het langere levensduur, hogere roterende nauwkeurigheid en herhaalde het plaatsen nauwkeurigheid dan traditionele laserklem, en grotere het vastklemmen kracht dan gelijkaardige producten in de markt.
2. Prestatiesparameters
Modelaantal |
G800D-360 |
Klauwslag | 260mm |
Maximum het vastklemmen kracht | 4.1KN |
Alloabledruk | 0.2-0.9MPa |
Grenssnelheid | 150r/min |
Het vastklemmen waaier | 15360mm |
Centrale hoogte | 425mm |
Rotatieinertie | 17.69kg.m2 |
Roterend deelgewicht | 251kg |
Geheel eenheidsgewicht | 369kg |
Nota: boven aantallen zijn standaardparameters. Wij kunnen producten volgens de speciale eisen van cliënten ook ontwerpen.
3. Afmetingen
Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | K | O | R | S |
G800D-360 | 652 | 425 | 800 | 825 | 280 | / | 587 | 405.5 | 360 | 390 | 430 | 650 | 8 | 12-M12 | 18X20 |
4. Voordelen
a. volledig slagontwerp |
b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
c. hoge herhaalde het plaatsen nauwkeurigheid |
d. lage onderhoudskosten, lange levensduur |
e.Multiple de configuraties zijn beschikbaar e.1 vast lichaam of hol e.2-kam-Type of tapgat-groef type klauwen |
5. Productielijn
6. Onze Dienst
a.We zijn de directe fabriek met goede prijs en snelle levertijd. |
b.Professional het werk van het ontwerpteam met u. |
c.Professional QC team om de hoogte te waarborgen - kwaliteit. |
d.Providing OEM & ODM de dienst. |
