Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: W200A-25
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 REEKS
Prijs: USD 2600-3100/set
Verpakking Details: Houten karton
Levertijd: 15-20 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 reeksen per maand
Productnaam: |
Hoofdklem |
grondstof: |
roestvrij staal |
Klauwslag: |
25mm |
Maximum het vastklemmen kracht: |
8.5KN |
Toelaatbare druk: |
0.4-0.9MPa |
Grenssnelheid: |
500r/min |
Het vastklemmen waaier: |
20210mm |
Centrale hoogte: |
190mm |
Rotatieinertie: |
0.21kg.㎡ |
Roterend deelgewicht: |
34KG |
Geheel eenheidsgewicht: |
59Kg |
Toepassing: |
Laserknipsel |
Productnaam: |
Hoofdklem |
grondstof: |
roestvrij staal |
Klauwslag: |
25mm |
Maximum het vastklemmen kracht: |
8.5KN |
Toelaatbare druk: |
0.4-0.9MPa |
Grenssnelheid: |
500r/min |
Het vastklemmen waaier: |
20210mm |
Centrale hoogte: |
190mm |
Rotatieinertie: |
0.21kg.㎡ |
Roterend deelgewicht: |
34KG |
Geheel eenheidsgewicht: |
59Kg |
Toepassing: |
Laserknipsel |

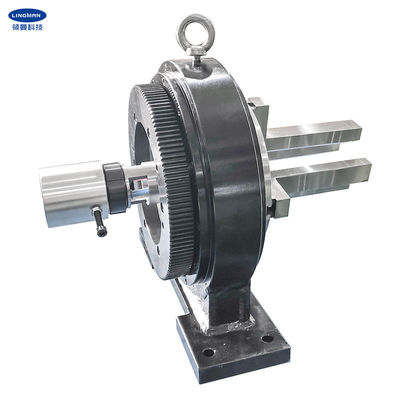

1. Beschrijving
Dit soort klem is achterklem en voedt ook klem. Het wordt algemeen gebruikt voor werkstuk het vastklemmen, het roteren en het voor en achter voeden. Het is ook als hoofdklem die als onafhankelijke as kan worden gebruikt wanneer het gebruiken. De functie is ook het werkstuk strak vast te klemmen wanneer het roteren.
De roterende luchtinham kan door staart-opgezette gyrator worden gerealiseerd zodat de snelle het vastklemmen en het losmaken actie kan worden bereikt. De het werk luchtbron keurt het principe van ononderbroken luchtlevering goed.
Wanneer het bevestigen van de basis van klem, die de aangepaste motor aansluiten aan de toestel en samengeperste luchtbron, kan het het vastklemmen van en het drijven van het werkstuk realiseren om te roteren.
Omdat de lengte van de delen door het scherpe materiaal worden verwerkt langer is, zijn de achterklem en de aangepaste belangrijkste klem vaak geïnstalleerd in paren op het materiaal dat.
De structuur van deze klem is vier-kaak automatische synchronisatie centreerstructuur en ook is stevig centrum. Adviseer dat het vriendelijk wordt gebruikt in buisblad geïntegreerde machine en het is geschikt voor blad van de knipsel het vierkante en cirkelbuis.
2. Prestatiesparameters
|
W160A-25 |
|
25mm |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/min |
|
15160mm |
|
150mm |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3. Afmetingen
| Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | L | M | N | O | R | S | T |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Productielijn
6. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. het professionele werk van het ontwerpteam met u. |
| c. professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. het verlenen van OEM & ODM de dienst. |
