Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: 3L-05/06/08/10/12
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 300-780 set
Verpakking Details: Houten karton
Levertijd: 7-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 200 reeksen per maand
Model: |
3L-12 |
Wigslag: |
30mm |
Klauwslag/diameter: |
45mm |
Het vastklemmen diameter: |
54315mm |
Max. het vastklemmen kracht: |
61.0KN |
Gewicht: |
67.3KG |
Max. aantalrevoluties: |
2100 r.p.m |
Toepasselijke cilinder: |
Th-1291 |
Structuur: |
Holle Structuur |
TOEPASSING: |
draaibankklem |
Model: |
3L-12 |
Wigslag: |
30mm |
Klauwslag/diameter: |
45mm |
Het vastklemmen diameter: |
54315mm |
Max. het vastklemmen kracht: |
61.0KN |
Gewicht: |
67.3KG |
Max. aantalrevoluties: |
2100 r.p.m |
Toepasselijke cilinder: |
Th-1291 |
Structuur: |
Holle Structuur |
TOEPASSING: |
draaibankklem |
1. Beschrijving

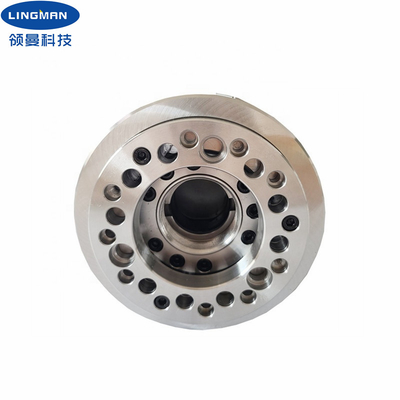

Wij zijn een fabrikant van CNC draaibanken en klemmen voor lasersnijmachines met 15 jaar van beroepservaring. De hydraulische die klem is een inrichting door een hydraulisch systeem wordt gecontroleerd, dat wordt gebruikt om het werkstuk op de as van een CNC draaibank vast te klemmen. De structuur van de super lange machtsklem is een holle structuur met grote gaten. Deze klem is zeer geschikt om onregelmatige werkstukken vast te klemmen. Alle het glijden oppervlakten van onze klemmen worden vaste vorm gegeven, precisiegrond en direct gesmeerd om mislukking te verhinderen. De smering is zeer belangrijk om ervoor te zorgen dat de klem goede nauwkeurigheid tijdens de lange dienst heeft. De onjuiste of ongeschikte smering kan tot problemen zoals abnormale functie bij lage druk, verminderde het vastklemmen kracht, slechte het vastklemmen nauwkeurigheid leiden,
De abnormale slijtage en blokkerend, zodat de ring moet behoorlijk worden gesmeerd.
Bovendien heeft het hoge starheid en hoge het vastklemmen nauwkeurigheid. De super lange de machtsklem van de klauwslag kan aan de eisen van klanten voor pijpmontage van verschillende vormen en grootte beter voldoen.
De ringen zijn beschikbaar in een verscheidenheid van grootte. Naast standaardgrootte kan de klem, ook volgens uw tekeningen en vereisten worden aangepast.
2. Prestatiesparameters
|
Modelaantal |
3L-12 |
|
Wigslag |
30mm |
|
Klauwslag/diameter |
45mm |
|
Het vastklemmen diameter |
54315mm |
|
Max. D.B-trekkracht |
64.7KN |
|
Max. het vastklemmen kracht |
61.0KN |
|
Gewicht |
67.3KG |
|
Max.working druk |
3.0Mpa |
|
Max. aantal revoluties |
2100 r.p.m |
|
Toepasselijke roterende cilinder |
Th-1291 |
3. Afmetingen
| Specificaties | A | B | C | D | D1 | D2 | E | E1 | F | G max. | G min. | H | J |
| 3L-12 | 315 | 125 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 91 | 15 | -15 | 30 | 50 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. Het professionele werk van het ontwerpteam met u. |
| s. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. Het verlenen van OEM & ODM de dienst. |
6. Productielijn
