Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: 3H-10
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5 REEKSEN
Prijs: USD 265-780 set
Verpakking Details: Houten karton
Levertijd: 7-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 200 Reeksen per Maand
Productnaam: |
Hydraulische Klem |
Wigslag: |
19mm |
Klauwslag/diameter: |
8.8mm |
Het vastklemmen diameter: |
31254mm |
Max. D.B-trekkracht: |
42.6KN |
Max. het vastklemmen kracht: |
110.7KN |
Max. aantallen revoluties: |
4200 r.p.m |
Gewicht: |
41.5KG |
Max.Working Druk: |
2.7Mpa |
Toepasselijke roterende cilinder: |
Th-1075 |
Productnaam: |
Hydraulische Klem |
Wigslag: |
19mm |
Klauwslag/diameter: |
8.8mm |
Het vastklemmen diameter: |
31254mm |
Max. D.B-trekkracht: |
42.6KN |
Max. het vastklemmen kracht: |
110.7KN |
Max. aantallen revoluties: |
4200 r.p.m |
Gewicht: |
41.5KG |
Max.Working Druk: |
2.7Mpa |
Toepasselijke roterende cilinder: |
Th-1075 |
1. Beschrijving

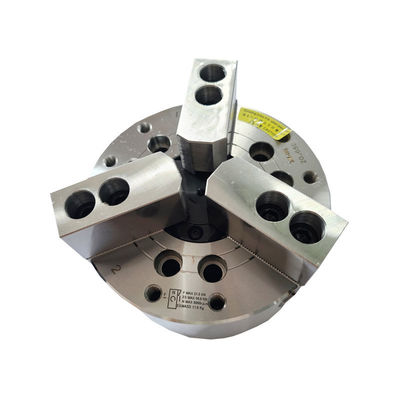

Onze klem is een wig-haak 3 kaken met groot door-gat, zodat kan het het bar materiële en uitgevoerde werkstuk verwerken. Het is geschikt om die een deel van een werkstuk vast te klemmen in het gat door wordt opgenomen die, die de zetel controleren, of de specificaties van het askoelmiddel wijzigen.
Er is een cilinder in de klem, zodat vergt het niet de cilinder en de trekbalk wanneer het installeren. Het moet enkel de klem met oliegyrator aan het eind van de as door de kuiperpijp verbinden.
Bovendien heeft het ook een flensverbinding (a-type verbinding). Het is gemakkelijk voor klanten om de klem te installeren. Er is geen behoefte om de structuur van de draaibank te veranderen en het vergt enkel een aanpassingsflens. Het spaart heel wat tijd in het installeren.
2. Prestatiesparameters
|
Modelaantal |
3H-10 |
|
Wigslag |
19mm |
|
Klauwslag/diameter |
8.8mm |
|
Het vastklemmen diameter |
31254mm |
|
Max. D.B-trekkracht |
42.6KN |
|
Max. het vastklemmen kracht |
110.7KN |
|
Gewicht |
41.5KG |
|
Max.working druk |
2.7Mpa |
|
Max. aantalrevoluties |
4200 r.p.m |
|
Toepasselijke roterende cilinder |
Th-1075 |
3. Afmetingen
| Specificaties | A | B | C | D | D1 | D2 | E | E1 | F | MAXIMUM G | G MIN | H | J |
| 3H-10A6 | 254 | 120 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 75 | 33.5 | 14.5 | 25 | 45 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar |
5. Productielijn
6. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. het professionele werk van het ontwerpteam met u. |
| s. professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. het verlenen van OEM & ODM de dienst. |
