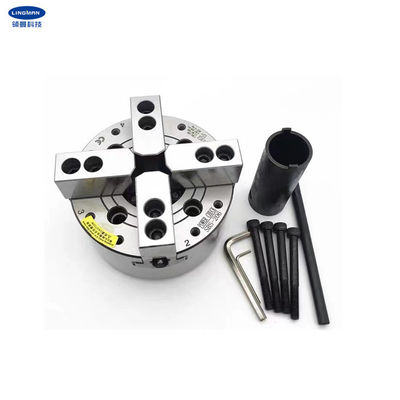

4 van de Draaibankrounter van kaak de Hydraulische Chuck For CNC Machine van het de Gravuremalen

MOQ:	1 REEKS
Prijs:	USD 550-1650 set
Standaardverpakking:	Houten karton
Leveringstermijn:	7-15 het werkdagen
Betalingswijze:	T/T, L/C
Toeleveringskapaciteit:	200 Reeksen per Maand

Detailsinformatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst

Changzhou, Jiangsu, China

Merknaam

Lingman

Modelnummer

4H-06A5

Productnaam:

Hydraulische Klem

Wigslag:

Klauwslag/diameter:

5.5mm

Het vastklemmen diameter:

15168mm

Max. D.B-trekkracht:

21.6KN

Max. het vastklemmen kracht:

56.8KN

Max. aantallen revoluties:

5000 r.p.m

Gewicht:

14.3kg

Max.Working Druk:

2.8Mpa

Toepasselijke roterende cilinder:

Th-646

Markeren:

hydraulische klem voor cnc draaibank

OEM Hydraulische Chuck For CNC Draaibank

4 kaak hydraulische klem

Productomschrijving

Vier Kaakmacht Chuck Hydraulic Chuck voor CNC Rounter de Machine van het Gravuremalen

1. Beschrijving

Onze klem is in groot door gatenstructuur en het heeft vier kaken in wigvorm die vooral geschikt zijn om speciaal-gevormde voorwerpen vast te klemmen. Alle het glijden oppervlakten worden verwerkt door vaste vorm gegeven behandeling, precisie die en direct gesmeerd malen. In extra, heeft het hoge starheid en hoge het vastklemmen nauwkeurigheid.

De klem is stevig en duurzaam en het kan regelmatig bij hoge snelheid werken. Het heeft ook hoge nauwkeurigheid voor het plaatsen herhaling en grote klemkracht en geschikt voor automatische productie. Het door gatenontwerp kan voor lange werkstukverwerking worden gebruikt.

De klem kan het gewicht van draaibank verminderen en de levensduur verhogen. De korte cilinderverbinding wordt bevestigd aan GB, en de klanten te hoeven niet om de structuur van de draaibank te veranderen maar te hebben een flens nodig die dezelfde grootte van de klem is, dan kunnen zij gemakkelijk binnen een korte tijd worden geïnstalleerd.

Behalve 15 duim, wordt diverse grootte van klemmen, zoals 4 duim, 5 duim, 6 duim, 8 duim, 12 duim en 18 duim verstrekt. De aangepaste klemmen worden ook verstrekt volgens uw tekeningen en vereisten.

2. Prestatiesparameters

Modelaantal	4H-06A5
Wigslag	12mm
Klauwslag/diameter	5.5mm
Het vastklemmen diameter	15168mm
Max. D.B-trekkracht	21.6KN
Max. het vastklemmen kracht	56.8KN
Gewicht	14.3KG
Max.working druk	2.8Mpa
Max. aantalrevoluties	5000 r.p.m
Toepasselijke roterende cilinder	Th-646

3. Afmetingen

Specificaties	A	B	C	D	D1	D2	E	E1	F	MAXIMUM G	G MIN	H	J
4H-06A5	168	91	140	104.8	82.56	116	5	15	45	26	14	19	20

4. Voordelen

a. volledig slagontwerp

b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen

c. hoge herhaalde het plaatsen nauwkeurigheid

d. lage onderhoudskosten, lange levensduur

e. de veelvoudige configuraties zijn beschikbaar
e.1 vast lichaam of hol
e.2-kam-Type of tapgat-groef type klauwen

5. Productielijn

6. Onze Dienst

a. Wij zijn de directe fabriek met goede prijs en snelle levertijd.

b. het professionele werk van het ontwerpteam met u.

s. professioneel QC team om de hoogte te waarborgen - kwaliteit.

d. het verlenen van OEM & ODM de dienst.
