Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: G500D-230
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 4800-5200 set
Verpakking Details: Houten karton
Levertijd: 10-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 reeksen per maand
Productnaam: |
Pneumatische Klem |
Klauwslag: |
225mm |
Maximum het vastklemmen kracht: |
1.6KN |
Toelaatbare druk: |
0.3-0.92MPa |
Grenssnelheid: |
140r/min |
Het vastklemmen waaier: |
8225mm |
Centrale hoogte: |
316Mm |
Rotatieinertie: |
4.19kg.㎡ |
Productnaam: |
Pneumatische Klem |
Klauwslag: |
225mm |
Maximum het vastklemmen kracht: |
1.6KN |
Toelaatbare druk: |
0.3-0.92MPa |
Grenssnelheid: |
140r/min |
Het vastklemmen waaier: |
8225mm |
Centrale hoogte: |
316Mm |
Rotatieinertie: |
4.19kg.㎡ |
1. Beschrijving

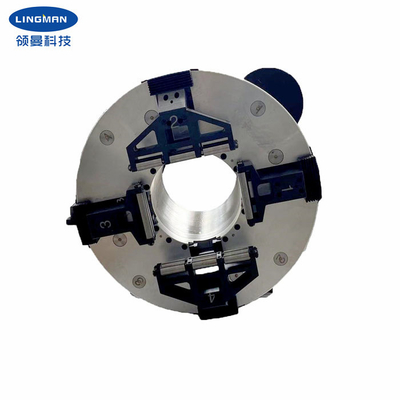

De klem is een vier-kaak volledige slag hoofddieklem speciaal voor het scherpe materiaal van de laserpijp wordt ontworpen. Dit heeft een roterende onafhankelijke as in het midden, dat het werkstuk kan stevig houden en gelijktijdig roteren. Nadat de basis van het product wordt bevestigd, moet het slechts de ondersteunende motor toevoegen en aan het toestel verbinden, en dan de samengeperste luchtbron (0.3-0.9mpa) verbinden om het werkstuk vast te klemmen en het werkstuk te drijven om te roteren. Klem voor volledige slagverrichting, geen behoefte om de positie van de vier klauwen aan te passen. Kan om buis, vierkante buis, rechthoekige buis knippen, productieefficiency verbeteren. Vergeleken met gelijkaardige producten op de markt, heeft de klem hogere omwentelingsnauwkeurigheid en herhalingsnauwkeurigheid, evenals hogere het vastklemmen kracht, zijn centrumhoogte van 315mm, vastklemmend waaier van 8228mm.
De producten kunnen wijd in de speciale snijmachine van de laserpijp en ander de machinesysteem van de pijpverwerking worden gebruikt.
2. Prestatiesparameters
|
Modelaantal |
G500D-230 |
| Klauwslag | 220mm |
| Maximum het vastklemmen kracht | 1.5KN |
| Alloabledruk | 0.3-0.9MPa |
| Grenssnelheid | 150r/min |
| Het vastklemmen waaier | 8228mm |
| Centrale hoogte | 315mm |
| Rotatieinertie |
4.18kg.㎡ |
| Roterend deelgewicht | 124kg |
| Geheel eenheidsgewicht | 245kg |
Nota: boven aantallen zijn standaardparameters. Wij kunnen producten volgens de speciale eisen van cliënten ook ontwerpen.
3. Afmetingen
| Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | K | O | R | S |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.1 vast lichaam of hol e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. Het professionele werk van het ontwerpteam met u. |
| c. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. Het verlenen van OEM & ODM de dienst. |
6. Productielijn
