Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: 4H-06
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 550-1650 set
Verpakking Details: Houten karton
Levertijd: 7-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 200 reeksen per maand
Productnaam: |

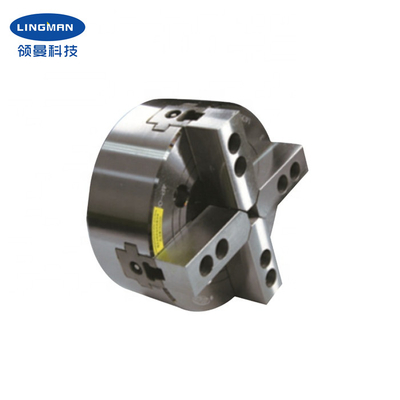

Hydraulische boorkop met doorlopende gaten |
Wigslag: |
12mm |
Klauwslag/diameter: |
5.5mm |
Het vastklemmen diameter: |
15168mm |
Max. D.B-trekkracht: |
21.7KN |
Max. het vastklemmen kracht: |
56.9KN |
Max. aantallen revoluties: |
5100 r.p.m |
Gewicht: |
14.5kg |
Max.Working Druk: |
2.81Mpa |
Toepasselijke roterende cilinder:: |
Th-646 |
Productnaam: |
Hydraulische boorkop met doorlopende gaten |
Wigslag: |
12mm |
Klauwslag/diameter: |
5.5mm |
Het vastklemmen diameter: |
15168mm |
Max. D.B-trekkracht: |
21.7KN |
Max. het vastklemmen kracht: |
56.9KN |
Max. aantallen revoluties: |
5100 r.p.m |
Gewicht: |
14.5kg |
Max.Working Druk: |
2.81Mpa |
Toepasselijke roterende cilinder:: |
Th-646 |
1. Beschrijving
De klem heeft een grote door-gatenstructuur, en de vier klauwen zijn wigvormig, die vooral geschikt is om speciaal-gevormde voorwerpen vast te klemmen. Alle het glijden oppervlakten worden vaste vorm gegeven, precisiegrond en direct gesmeerd. Bovendien heeft het hoge starheid en hoge het vastklemmen nauwkeurigheid.
De klem is stevig en duurzaam, en loopt regelmatig bij hoge snelheid. Hoge het plaatsen herhaalbaarheid en grote het vastklemmen kracht, geschikt voor geautomatiseerde productie. Door gat kan het ontwerp voor het lange werkstuk machinaal bewerken worden gebruikt.
De ring vermindert het gewicht van de draaibank en verhoogt de levensduur. De verbinding van de korte cilinder is met de nationale norm in overeenstemming, en de klant te hoeven niet slechts om de structuur van de draaibank te veranderen, maar te heeft een flens van dezelfde grootte nodig zoals de klem, die gemakkelijk in een korte tijd kan worden geïnstalleerd.
Naast 15 duim, is diverse grootte van klemmen zoals 4 duim, 5 duim, 6 duim, 8 duim, 12 duim, en 18 duim ook beschikbaar. De douaneklemmen zijn ook beschikbaar volgens uw tekeningen en vereisten.
2. Prestatiesparameters
|
Modelaantal |
4H-06A5 |
|
Wigslag |
12mm |
|
Klauwslag/diameter |
5.5mm |
|
Het vastklemmen diameter |
15168mm |
|
Max. D.B-trekkracht |
21.6KN |
|
Max. het vastklemmen kracht |
56.8KN |
|
Gewicht |
14.3KG |
|
Max.working druk |
2.8Mpa |
|
Max. aantalrevoluties |
5000 r.p.m |
|
Toepasselijke roterende cilinder |
Th-646 |
3. Afmetingen
| Specificaties | A | B | C | D | D1 | D2 | E | E1 | F | MAXIMUM G | G MIN | H | J |
| 4H-06A5 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar |
5. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. Het professionele werk van het ontwerpteam met u. |
| s. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. Het verlenen van OEM & ODM de dienst |
