Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: Pneumatische Roterende Klem G500C-225
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 6600-7200 set
Verpakking Details: Houten karton
Levertijd: 10-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 500 reeksen per maand
productnaam: |
4-kaak Pneumatische Roterende Klem |
Klauwslag: |
200mm |
Maximum het vastklemmen kracht: |
2.77KN |
Toelaatbare druk: |
0.1-0.8Mpa |
Grenssnelheid: |
130r/min |
Het vastklemmen waaier: |
0225mm |
Centrale Hoogte: |
315MM |
Rotatieinertie: |
6.1kg.㎡ |
Eigenschap: |
Hogere roterende precisie |
productnaam: |
4-kaak Pneumatische Roterende Klem |
Klauwslag: |
200mm |
Maximum het vastklemmen kracht: |
2.77KN |
Toelaatbare druk: |
0.1-0.8Mpa |
Grenssnelheid: |
130r/min |
Het vastklemmen waaier: |
0225mm |
Centrale Hoogte: |
315MM |
Rotatieinertie: |
6.1kg.㎡ |
Eigenschap: |
Hogere roterende precisie |
1. Beschrijving

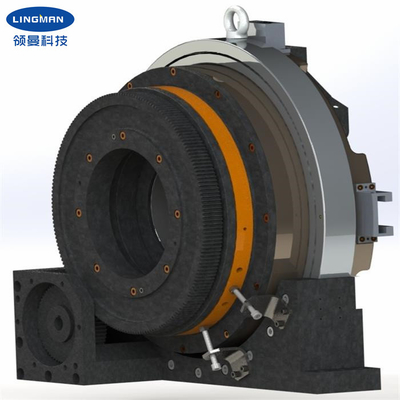

Onze laser pneumatische roterende klem wordt hoofdzakelijk ontworpen voor de snijmachine van de laserbuis. De laserklem wordt gebruikt voor het vastklemmen en voedingssondes wanneer het snijden van buis. Het kan vastklemmen niet alleen buizen, maar ook rechthoekige buis, L -l-shap buis, h-Vorm buis etc. rond maken. De klemwerken langs de volledige slag, is er geen behoefte om de vier-kaak positie aan te passen, zodat kan de productieefficiency zeer worden verbeterd. Dit men heeft een klem in het midden dat het werkstuk kan stevig houden en tegelijkertijd roteren. Nadat de productbasis wordt bevestigd, slechts wordt de aanpassingsmotor en toegevoegd gesloten aan het toestel aan, en dan wordt de samengeperste luchtbron (0.1-0.9Mpa) verbonden om het vastklemmen werkstuk te bereiken en het drijven van het werkstuk om te roteren.
Het kan snel het vastklemmen en het losmaken realiseren door luchtopname van de kant te roteren, disconnet de luchtbron alvorens te werken. Dit soort pneumatische roterende klem wordt gecontroleerd door enige en dubbele cilinders te schakelen, die differentc het vastklemmen krachten veroorzaakt, wat meer voordelen heeft om thin-walled buizen en op zwaar werk berekende pijpen vast te klemmen. Wegens de lange die lengte van de delen door de snijder worden verwerkt, zijn de belangrijkste die klem als hoofddiepositie van laserknipsel wordt gebruikt en de voerklem met het wordt aangepast gewoonlijk geïnstalleerd in paren op de machine. Deze penumatic roterende klem wordt wijd gebruikt in de speciale snijders van de laserpijp en ander de machinesysteem van de pijpverwerking.
2. Prestatiesparameters
Productnaam | Pneumatische roterende klem |
Modelaantal |
G500C-225 |
Klauwslag | 200mm |
Maximum het vastklemmen kracht | 2.77KN |
Alloabledruk | 0.1-0.9MPa |
Grenssnelheid | 130r/min |
Het vastklemmen waaier | 0225mm |
Centrale hoogte | 315mm |
Rotatieinertie | 6.1kg.㎡ |
Roterend deelgewicht | 140kg |
Geheel eenheidsgewicht | 240kg |
Nota: boven aantallen zijn standaardparameters. Wij kunnen producten volgens de speciale eisen van cliënten ook ontwerpen.
3. Afmetingen
Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | K | O | R | S |
G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Voordelen
a. de volledige slag ontwierp pneumatische roterende klem |
b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
c. hoge herhaalde het plaatsen nauwkeurigheid |
d. lage onderhoudskosten, lange levensduur |
e. de veelvoudige configuraties zijn beschikbaar e.1 vast lichaam of hol e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
a.We zijn de directe fabriek met goede prijs en snelle levertijd. |
b.Professional het werk van het ontwerpteam met u. |
c.Professional QC team om de hoogte te waarborgen - kwaliteit. |
d.Providing OEM & ODM de dienst. |
6. Productielijn
