Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: G400C-170
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 6600-7200 set
Verpakking Details: Houten karton
Levertijd: 10-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 REEKSEN PER MAAND
Productnaam: |
De klem van de volledig-slaglaser |
Klauwslag: |
165mm |
Maximum het vastklemmen kracht: |
1.36-2.45KN |
Toelaatbare druk: |
0.1-0.9MPa |
Grenssnelheid: |
150r/min |
Het vastklemmen waaier: |
0170mm |
Centrale hoogte: |
280mm |
Rotatieinertie: |
3.95kg.㎡ |
Eigenschap: |
Hogere het vastklemmen precisie |
Productnaam: |
De klem van de volledig-slaglaser |
Klauwslag: |
165mm |
Maximum het vastklemmen kracht: |
1.36-2.45KN |
Toelaatbare druk: |
0.1-0.9MPa |
Grenssnelheid: |
150r/min |
Het vastklemmen waaier: |
0170mm |
Centrale hoogte: |
280mm |
Rotatieinertie: |
3.95kg.㎡ |
Eigenschap: |
Hogere het vastklemmen precisie |
1. Beschrijving

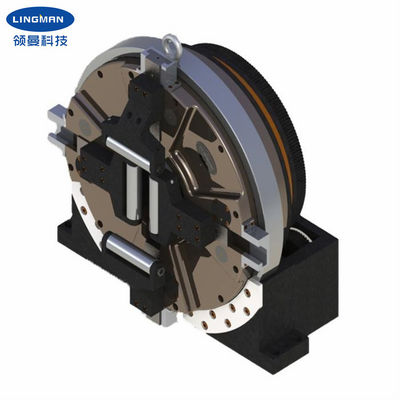

Deze klem is een vier-kaak volledig-slag hoofddieklem voor het scherpe materiaal van de laserbuis wordt ontworpen. Dit men heeft een klem in het midden dat het werkstuk kan stevig houden en tegelijkertijd roteren. Nadat de productbasis wordt bevestigd, slechts wordt de aanpassingsmotor en toegevoegd gesloten aan het toestel aan, en dan wordt de samengeperste luchtbron (0.1-0.9Mpa) verbonden om het vastklemmen werkstuk te bereiken en het drijven van het werkstuk om te roteren. De snelle het vastklemmen en het bevrijden actie wordt gerealiseerd door de luchtopname zijdelings te roteren. Vergeleken met gelijkaardige producten op de markt, heeft deze klem hogere omwentelingsnauwkeurigheid en herhaalbaarheid, en hogere het vastklemmen kracht.
Het product kan wijd in snijmachine de voor speciale doeleinden van de laserpijp en andere de werktuigmachinesystemen van de pijpverwerking worden gebruikt.
2. Prestatiesparameters
|
Modelaantal |
G400C-170 |
| Klauwslag | 165mm |
| Maximum het vastklemmen kracht | 1.36-2.45KN |
| Alloabledruk | 0.1-0.9MPa |
| Grenssnelheid | 150r/min |
| Het vastklemmen waaier | 0170mm |
| Centrale hoogte | 280mm |
| Rotatieinertie | 3.95kg.㎡ |
| Roterend deelgewicht | 128.5kg |
| Geheel eenheidsgewicht | 210kg |
Nota: boven aantallen zijn standaardparameters. Wij kunnen producten volgens de speciale eisen van cliënten ook ontwerpen.
3. Afmetingen
| Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | K | O | R | S |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.1 vast lichaam of hol e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. Het professionele werk van het ontwerpteam met u. |
| c. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. Het verlenen van OEM & ODM de dienst. |
