Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: Pneumatische roterende chuckG500C-225
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 6600-7200 set
Verpakking Details: Houten karton
Levertijd: 10-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 500 Reeksen per Maand
Productnaam: |
Pneumatische Roterende Klem |
Klauwslag: |
200mm |
Maximum het vastklemmen kracht: |
2.72KN |
Toelaatbare druk: |
0.1-0.8Mpa |
Grenssnelheid: |
125r/min |
Het vastklemmen waaier: |
0225mm |
Centrale hoogte: |
314mm |
Rotatieinertie: |
6.1kg.㎡ |
eigenschap: |
Hogere clapming precisie |
Productnaam: |
Pneumatische Roterende Klem |
Klauwslag: |
200mm |
Maximum het vastklemmen kracht: |
2.72KN |
Toelaatbare druk: |
0.1-0.8Mpa |
Grenssnelheid: |
125r/min |
Het vastklemmen waaier: |
0225mm |
Centrale hoogte: |
314mm |
Rotatieinertie: |
6.1kg.㎡ |
eigenschap: |
Hogere clapming precisie |
1. Beschrijving

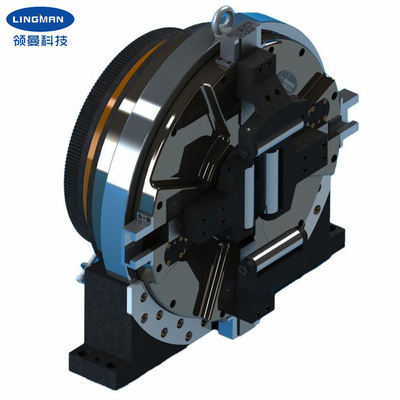

Deze pneumatische roterende klem wordt speciaal ontworpen voor lasersnijmachine, het product zelf kan als onafhankelijke roterende as worden gebruikt, is er een klem in het midden, kan het werkstuk vastklemmen die tegelijkertijd roteren.
Werk van de klem kan het volledige slag, zonder extra aanpassing van vier klauwpositie, een volledige reeks toepasselijke pijpmontage vastklemmen, productieefficiency verbeteren. Dit soort pneumatische roterende klem keurt volledig ingesloten structuur, met hogere stofdichte prestaties en verrichtingsstabiliteit goed. Het ingebouwde dwarsrollager, lange levensduur, omwentelingsnauwkeurigheid en herhaalt het plaatsen nauwkeurigheid dan andere traditionele laserklem op de markt, het vastklemmen is de kracht groter dan gelijkaardige producten op de markt, maar ook kan de verwerking van dun-muurpijp ontmoeten.
De pneumatische roterende klemmen worden algemeen gebruikt in de snijmachines van de specialiteitlaser en andere de machinesystemen van de pijpverwerking.
2. Prestatiesparameters
| Productnaam | Pneumatische roterende klem |
|
Modelaantal |
G500C-225 |
| Klauwslag | 200mm |
| Maximum het vastklemmen kracht | 2.77KN |
| Alloabledruk | 0.1-0.9MPa |
| Grenssnelheid | 130r/min |
| Het vastklemmen waaier | 0225mm |
| Centrale hoogte | 315mm |
| Rotatieinertie | 6.1kg.㎡ |
| Roterend deelgewicht | 140kg |
| Geheel eenheidsgewicht | 240kg |
Nota: boven aantallen zijn standaardparameters. Wij kunnen producten volgens de speciale eisen van cliënten ook ontwerpen.
3. Afmetingen
| Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | K | O | R | S |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Voordelen
| a. de volledige slag ontwierp pneumatische roterende klem |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.1 vast lichaam of hol e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a.We zijn de directe fabriek met goede prijs en snelle levertijd. |
| b.Professional het werk van het ontwerpteam met u. |
| c.Professional QC team om de hoogte te waarborgen - kwaliteit. |
| d.Providing OEM & ODM de dienst. |
6. Productielijn
