Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: G700D-270
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 4800-5200 set
Verpakking Details: Houten karton
Levertijd: 10-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 reeksen per maand
Productnaam: |

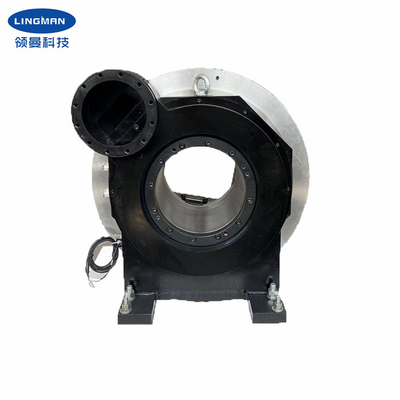

G700D-270 pneumatische Klem |
Klauwslag: |
240mm |
Maximum het vastklemmen kracht: |
3.15KN |
Toelaatbare druk: |
0.3-0.9MPa |
Grenssnelheid: |
120r/min |
Het vastklemmen waaier: |
15265mm |
Centrale hoogte: |
375mm |
Rotatieinertie: |
10.9kg.㎡ |
Productnaam: |
G700D-270 pneumatische Klem |
Klauwslag: |
240mm |
Maximum het vastklemmen kracht: |
3.15KN |
Toelaatbare druk: |
0.3-0.9MPa |
Grenssnelheid: |
120r/min |
Het vastklemmen waaier: |
15265mm |
Centrale hoogte: |
375mm |
Rotatieinertie: |
10.9kg.㎡ |
1. Beschrijving
De klem is een vier-kaak volledige slag hoofddieklem speciaal voor het scherpe materiaal van de laserpijp wordt ontworpen. De klem zelf kan als onafhankelijke roterende as werken. Nadat de basis van het product wordt bevestigd, moet het slechts de ondersteunende motor en het toestel aansluiten, en dan de samengeperste luchtbron (0.3-0.9mpa) verbinden om het werkstuk vast te klemmen en het werkstuk te drijven om te roteren. Verrichting van de klem de volledige slag, geen behoefte om de positie van de vier POTEN aan te passen. Vergeleken met gelijkaardige producten op de markt, heeft de klem hogere omwentelingsnauwkeurigheid en herhalingsnauwkeurigheid, evenals hogere het vastklemmen kracht. En de klem heeft een langere levensduur, kan de het gebruikskosten van de klant zeer besparen.
De producten kunnen wijd in de speciale snijmachine van de laserpijp en andere systemen van de pijpverwerking worden gebruikt.
2. Prestatiesparameters
|
Modelaantal |
G700D-270 |
| Klauwslag | 240mm |
| Maximum het vastklemmen kracht | 3.15KN |
| Alloabledruk | 0.3-0.9MPa |
| Grenssnelheid | 120/min |
| Het vastklemmen waaier | 15265mm |
| Centrale hoogte | 375mm |
| Rotatieinertie |
10.9kg.㎡ |
| Roterend deelgewicht | 215kg |
| Geheel eenheidsgewicht | 307kg |
Nota: boven aantallen zijn standaardparameters. Wij kunnen producten volgens de speciale eisen van cliënten ook ontwerpen.
3. Afmetingen
| Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | K | O | R | S |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.1 vast lichaam of hol e.2-kam-Type of tapgat-groef type klauwen |
