Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: G400C-170
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 6600-7200 set
Verpakking Details: Houten karton
Levertijd: 10-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 Reeksen per Maand
Productnaam: |
Laserklem |
Klauwslag: |
170mm |
Maximum het vastklemmen kracht: |
1.36-2.5KN |
Toelaatbare druk: |
0.2-0.9MPA |
Grenssnelheid: |
160r/min |
Het vastklemmen waaier: |
5170mm |
Centrale hoogte: |
280mm |
Rotatieinertie: |
3.95kg.㎡ |
Productnaam: |
Laserklem |
Klauwslag: |
170mm |
Maximum het vastklemmen kracht: |
1.36-2.5KN |
Toelaatbare druk: |
0.2-0.9MPA |
Grenssnelheid: |
160r/min |
Het vastklemmen waaier: |
5170mm |
Centrale hoogte: |
280mm |
Rotatieinertie: |
3.95kg.㎡ |
1. Beschrijving

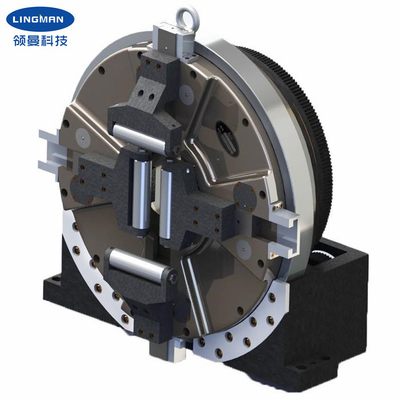

Deze klem is een vier-kaak volledig-slag hoofddieklem speciaal voor het scherpe materiaal van de laserpijp wordt ontworpen. Dit men heeft een roterende onafhankelijke as in het midden dat veilig het werkstuk houdt en tegelijkertijd roteert. Nadat de productbasis wordt bevestigd, is het slechts noodzakelijk om een aanpassingsmotor toe te voegen en het te verbinden aan het toestel, en dan de samengeperste luchtbron (0.1-0.9Mpa) te verbinden om het werkstuk vast te klemmen en het werkstuk te drijven om te roteren. Snel worden het vastklemmen van en het vrijgeven van actie bereikt door zijdelings roterende luchtinhammen. Een volledige waaier van toepasselijke pijpmontage kan worden vastgeklemd, die productieefficiency kan verbeteren. Vergeleken met gelijkaardige producten op de markt, heeft de klem hogere rotatienauwkeurigheid en herhaalbaarheid, evenals hogere het vastklemmen kracht.
De producten kunnen wijd in de speciale snijmachine van de laserpijp en andere de werktuigmachinesystemen van de pijpverwerking worden gebruikt.
2. Prestatiesparameters
|
Modelaantal |
G400C-170 |
| Klauwslag | 165mm |
| Maximum het vastklemmen kracht | 1.36-2.45KN |
| Alloabledruk | 0.1-0.9MPa |
| Grenssnelheid | 150r/min |
| Het vastklemmen waaier | 0170mm |
| Centrale hoogte | 280mm |
| Rotatieinertie | 3.95kg.㎡ |
| Roterend deelgewicht | 128.5kg |
| Geheel eenheidsgewicht | 210kg |
Nota: boven aantallen zijn standaardparameters. Wij kunnen producten volgens de speciale eisen van cliënten ook ontwerpen.
3. Afmetingen
| Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | K | O | R | S |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.1 vast lichaam of hol e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. Het professionele werk van het ontwerpteam met u. |
| c. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. Het verlenen van OEM & ODM de dienst. |
