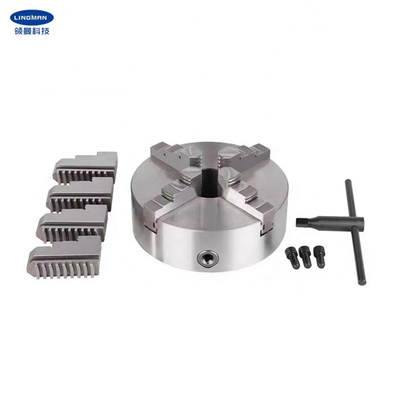

Professionele Hydraulische Zelf Centrerende 4 Kaakcnc van het Fabrieksstaal Draaibankklem

1. Beschrijving


De volledige naam van de vier-kaak self-centering klem is hand een vier-kaak self-centering klem voor werktuigmachines. Het bestaat uit een schijflichaam, vier kleine spiraalvormige tanden en een paar kaken. Vier kleine spiraalvormige tanden zijn bezet met de roldraad, is de rug van de roldraad een vlakke draadstructuur, en de klauwen zijn even geïnstalleerd op de vlakke draad. Wanneer de kleine spiraalvormige tand met een moersleutel wordt getrokken, veroorzaken de roldraaien, en de vlakke draad op zijn rug de kaken om aan het centrum tegelijkertijd naderbij te komen of terug te gaan. Aangezien de hoogten van de vlakke rechthoekige draden op de gerolde draad gelijk zijn, zijn de bewegende afstanden van de vier klauwen gelijk, wat de functie van het automatische centreren heeft.

Heeft de vier-kaak self-centering klem twee types van kaken: integrale kaken en afzonderlijke kaken. De algemene klauw is een klauw waarin de basisklauw en de hoogste klauw geïntegreerd zijn, en een paar van algemene klauw is verdeeld in vier positieve klauwen en vier omgekeerde klauwen. Een paar scheidingsklauwen heeft slechts vier klauwen, en elke klauw bestaat uit een basisklauw en een hoogste klauw. Bovendien kunnen de zachte kaken ook volgens gebruikersvereisten worden verstrekt, en de hoge centreernauwkeurigheid kan na willekeurige configuratie (het malen) worden verkregen om aan de het vastklemmen vereisten te voldoen.

Functie: De synchrone beweging van vier klauwen is geschikt om vierkante en vierkante delen, evenals schacht en schijfdelen vast te klemmen.

Toepasselijke werktuigmachines en toebehoren: gewone draaibanken, economische CNC draaibanken, malende machines, malenmachines, boringsmachines en werktuigmachinetoebehoren - indexerende hoofddraaischijven, enz.


2. Afmetingen

3. Voordelen


4. Onze Dienst


5. Productielijn
