Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: 3H-12A8
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 REEKS
Prijs: USD 750-820 set
Verpakking Details: Houten karton
Levertijd: 7-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 200 Reeksen per Maand
Productnaam: |
CNC machtsklem |
Wigslag: |
23mm |
Klauwslag/diameter: |
10.6mm |
Het vastklemmen diameter: |
34304mm |
Max. D.B-trekkracht: |
54.9KN |
Max. het vastklemmen kracht: |
143.6KN |
Max. aantalrevoluties: |
3300 r.p.m |
Gewicht: |
59.5kg |
Toepasselijke cilinder: |
Th-1291 |
Max. Werkdruk: |
2.7Mpa |
Structuur: |
Holle Structuur |
Gebruik: |
CNC draaibankmachine |
Productnaam: |
CNC machtsklem |
Wigslag: |
23mm |
Klauwslag/diameter: |
10.6mm |
Het vastklemmen diameter: |
34304mm |
Max. D.B-trekkracht: |
54.9KN |
Max. het vastklemmen kracht: |
143.6KN |
Max. aantalrevoluties: |
3300 r.p.m |
Gewicht: |
59.5kg |
Toepasselijke cilinder: |
Th-1291 |
Max. Werkdruk: |
2.7Mpa |
Structuur: |
Holle Structuur |
Gebruik: |
CNC draaibankmachine |
1. Beschrijving

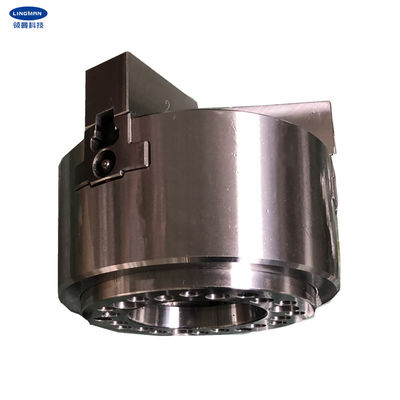

Onze klem is een wig-haak 3 kaken met groot door-gat, zodat kan het het bar materiële en uitgevoerde werkstuk verwerken. Het is geschikt om die een deel van een werkstuk vast te klemmen in het gat door wordt opgenomen die, die de zetel controleren, of de specificaties van het askoelmiddel wijzigen.
De klem is stevig en duurzaam en het kan regelmatig bij hoge snelheid werken. Alle het glijden oppervlakten van de klem worden verwerkt door vaste vorm gegeven behandeling, precisie die en direct gesmeerd malen. Het heeft ook hoge nauwkeurigheid voor het plaatsen herhaling en grote klemkracht en geschikt voor automatische productie. Het door gatenontwerp kan voor lange werkstukverwerking worden gebruikt.
4 duim, 5 duim, 6 duim, 8 duim, 10 duim, 12 duim en 15 duim machtsklemmen worden ook verstrekt. Naast eerstgenoemde, worden de aangepaste machtsklemmen ook verstrekt.
2. Prestatiesparameters
|
Modelaantal |
3H-12A8 |
|
Wigslag |
23mm |
|
Klauwslag/diameter |
10.6mm |
|
Het vastklemmen diameter |
34304mm |
|
Max. D.B-trekkracht |
54.9KN |
|
Max. het vastklemmen kracht |
143.6KN |
|
Gewicht |
59.9KG |
|
Max.working druk |
2.7Mpa |
|
Max. aantal revoluties |
3300 r.p.m |
|
Toepasselijke roterende cilinder |
Th-1291 |
3. Afmetingen
| Specificaties | A | B | C | D | D1 | D2 | E | E1 | F | G max. | G min. | H | J |
| 3H-12A8 | 304 | 110 | 220 |
171.4 |
139.72 | 190 | 6 | 18 | 81 | 26 | 3 | 28 | 50 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Productielijn
6. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. het professionele werk van het ontwerpteam met u. |
| s. professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. het verlenen van OEM & ODM de dienst. |
