Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: G500C-225 pneumatische roterende klem
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 6600-7200 set
Verpakking Details: Houten karton
Levertijd: 10-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 500 reeksen per maand
productnaam: |
Pneumatische Roterende Klem |
Klauwslag: |
200mm |
Maximum het vastklemmen kracht: |
2.77KN |
Toelaatbare druk: |
0.1-0.9MPa |
Grenssnelheid: |
130r/min |
Het vastklemmen waaier: |
0225mm |
Centrale Hoogte: |
315MM |
Rotatieinertie: |
6.1kg.㎡ |
Eigenschap: |
Hogere het vastklemmen precisie |
productnaam: |
Pneumatische Roterende Klem |
Klauwslag: |
200mm |
Maximum het vastklemmen kracht: |
2.77KN |
Toelaatbare druk: |
0.1-0.9MPa |
Grenssnelheid: |
130r/min |
Het vastklemmen waaier: |
0225mm |
Centrale Hoogte: |
315MM |
Rotatieinertie: |
6.1kg.㎡ |
Eigenschap: |
Hogere het vastklemmen precisie |
1. Beschrijving

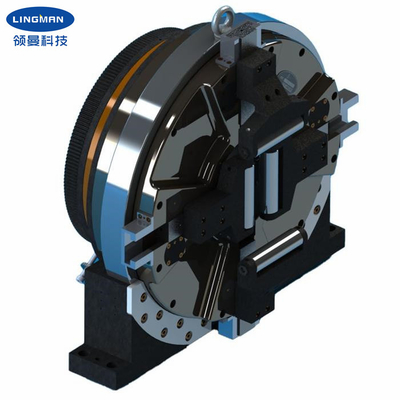

Onze laserklem wordt hoofdzakelijk ontworpen voor de snijmachine van de laserbuis. Wordt de laser pneumatische roterende klem gebruikt voor het vastklemmen en voedingssondes wanneer het snijden van buis. Het kan vastklemmen niet alleen buizen, maar ook rechthoekige buis, L -l-shap buis, h-Vorm buis etc. rond maken. De klemwerken langs de volledige slag, is er geen behoefte om de vier-kaak positie aan te passen, zodat kan de productieefficiency zeer worden verbeterd. Dit men heeft een klem in het midden dat het werkstuk kan stevig houden en tegelijkertijd roteren. Nadat de productbasis wordt bevestigd, slechts wordt de aanpassingsmotor en toegevoegd gesloten aan het toestel aan, en dan wordt de samengeperste luchtbron (0.1-0.9Mpa) verbonden om het vastklemmen werkstuk te bereiken en het drijven van het werkstuk om te roteren.
Deze pneumatische roterende klem kan wijd in snijmachine de voor speciale doeleinden van de laserpijp en andere de werktuigmachinesystemen van de pijpverwerking worden gebruikt.
2. Prestatiesparameters
| Productnaam | Pneumatische roterende klem |
|
Modelaantal |
G450C-225 |
| Klauwslag | 200mm |
| Maximum het vastklemmen kracht | 2.77KN |
| Alloabledruk | 0.1-0.9MPa |
| Grenssnelheid | 130r/min |
| Het vastklemmen waaier | 0225mm |
| Centrale hoogte | 315mm |
| Rotatieinertie | 6.1kg.㎡ |
| Roterend deelgewicht | 140kg |
| Geheel eenheidsgewicht | 240kg |
Nota: boven aantallen zijn standaardparameters. Wij kunnen producten volgens de speciale eisen van cliënten ook ontwerpen.
3. Afmetingen
| Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | K | O | R | S |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.1 vast lichaam of hol e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a.We zijn de directe fabriek met goede prijs en snelle levertijd. |
| b.Professional het werk van het ontwerpteam met u. |
| c.Professional QC team om de hoogte te waarborgen - kwaliteit. |
| d.Providing OEM & ODM de dienst. |
6. Productielijn
