Productdetails
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: USD 825~988 case
Voorraad: 50 zaak

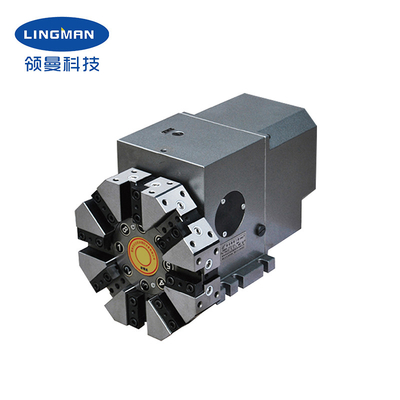

Beschrijving: HAK31 Elektrische torentoren voor CNC-draaibankmachines
Toepassing: |
Draaiend Hulpmiddel |
Kerncomponenten: |
Motor |
Productnaam van NC Turret: |
toren voor horizontale gereedschapsholders van de serie bwd |
Centrumhoogte van hoge stijfheid Toren: |
63/80/100MM van nc Toren |
Stationsnummer van hoge stijfheid Toren: |
6/8 station van nc toren |
Maximaal tangentieel koppel ((KNm): |
0.7 /1.5/3.0KNm |
Maximaal asmoment ((KNm): |
0.8/1.6/3.5KNm |
Motorvermogen ((W): |
90/140/140W |
Motortoerental ((r/min): |
900r/min |
Het maximale vervormingskoppel ((Nm): |
10nm |
Herhaalbaarheidsgenauheid ((%22) (mm): |
<0> |
Nettogewicht ((zonder werktuigplaat) kg: |
35/50/80 kg |
Toepassing: |
Draaiend Hulpmiddel |
Kerncomponenten: |
Motor |
Productnaam van NC Turret: |
toren voor horizontale gereedschapsholders van de serie bwd |
Centrumhoogte van hoge stijfheid Toren: |
63/80/100MM van nc Toren |
Stationsnummer van hoge stijfheid Toren: |
6/8 station van nc toren |
Maximaal tangentieel koppel ((KNm): |
0.7 /1.5/3.0KNm |
Maximaal asmoment ((KNm): |
0.8/1.6/3.5KNm |
Motorvermogen ((W): |
90/140/140W |
Motortoerental ((r/min): |
900r/min |
Het maximale vervormingskoppel ((Nm): |
10nm |
Herhaalbaarheidsgenauheid ((%22) (mm): |
<0> |
Nettogewicht ((zonder werktuigplaat) kg: |
35/50/80 kg |
1. Beschrijving
De horizontale NC-torent van het model HAK31-serie hanteert het werkingsprincipe van worm voor het rijden, 3 gezichtsversnellingen als fijn indexmechanisme, grote schroef voor het vastklampen, het verzenden van signaal met Hall-eenheid.Het heeft indexering zonder te-houder schijf tillenHet is de ideale keuze voor het verwerken van complexe onderdelen.
2. Prestatieparameters
| technische | ||||||
| model torent | HAK31063 | HAK31080 | HAK31100 | HAK31125 | HAK31160 | |
| Het is tijd. | Eenheid | Numerieke waarde | ||||
| Centrumhoogte | mm | 63 | 80 | 100 | 125 | 160 |
| Stationsnummer | N | 6/8 | 6/8 | 6/8 | 6/8 | 6/8 |
| Drager (inclusief schijf) | Kilo's | 27 | 40 | 80 | 120 | 200 |
| Max.tangentieel koppel | N.m. | 600 | 1000 | 1500 | 2500 | 4000 |
| Maximaal moment van afladen | N.m. | 7 | 15 | 40 | 60 | 120 |
| Tijdstip van wijziging van het bijbehorende gereedschap | S | 2.6/2.8 | 2.8/3.0 | 3.6/3.8 | 4.0/4.2 | 4.3/4.5 |
| Genoegkeurigheid van herhaalbaarheid | “ | ±2 | ±2 | ±2 | ±2 | ±2 |
| Motorvermogen | W | 120 | 120 | 4N.m. | 4N.m. | 6N.m. |
| Nominale motorspanning | V | 380 | 380 | 380 | 380 | 380 |
| N.W. ((zonder werktuigplaat) | Kilo's | 45 | 60 | 75 | 130 | 300 |
| Specificaties en toebehoren van torens | ||||||
| 6T schijfgrootte | mm | 230 | 260 | 300 | 340 | 460 |
| 8T schijfgrootte | mm | 230 | 260 | 300 | 340 | 460 |
| O.D. gereedschap | mm | 20 | 25 | 25 | 25/32 | 32/40 |
| Gezichtsgereedschap | mm | 20 | 25 | 25 | 25/32 | 32/40 |
| Vervelend gereedschap | mm | 25 | 32 | 40 | 40 | 50 |
| Opmerking: Niet-standaard snijkop zoals VDI en BMT kan worden aangepast, en de koelmond van de voorste gereedschapsholder is tegenover de aangegeven positie | ||||||
- Ik weet het niet.3.Afmetingen
5Productielijn
6Onze dienst
1.We zijn de directe fabriek met een goede prijs en snelle doorlooptijd.
2Een professioneel ontwerpteam werkt met je.
3.Professionele QC team om de hoge kwaliteit te garanderen.
4Het leveren van OEM & ODM dienst.
7. Veelgestelde vragen
V: Welke parameters moeten wij ons aanbieden voor een goede offerte?
A: Toepassing, afmetingen, hoeveelheid, verpakkingsvereisten.
V: Wat zijn uw voordelen?
A:Eerlijk zakendoen met een concurrerende prijs en professionele dienstverlening bij het exportproces.
V: Kunnen we uw bedrijf bezoeken om de producten te inspecteren voordat ze worden geleverd?
A: U bent van harte welkom om ons bedrijf te bezoeken om ons en onze producten te inspecteren.
V: Wat is uw doorlooptijd?
A: Binnen 15-35 dagen na bevestiging van de bestelling.
V: Wat zijn uw betalingsvoorwaarden?
A: T/T, L/C, West Union, Paypal, enz.
Verken de internationale markt, win-win samenwerkingen!
