Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: CNC Draaibankklem 4H-10
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 550-1650 set
Verpakking Details: Houten karton
Levertijd: 7-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 500 Reeksen per Maand
Productnaam: |
CNC Draaibankklem |
Wigslag: |
19mm |
Klauwslag/diameter: |
8.8mm |
Het vastklemmen diameter: |
31254mm |
Max. D.B-trekkracht: |
42.6KN |
Max. het vastklemmen kracht: |
110.7KN |
Max. aantallen revoluties: |
3400 r.p.m |
Gewicht: |
36.3kg |
Max.Working Druk: |
2.7Mpa |
Toepasselijke roterende cilinder:: |
Th-1075 |
Productnaam: |
CNC Draaibankklem |
Wigslag: |
19mm |
Klauwslag/diameter: |
8.8mm |
Het vastklemmen diameter: |
31254mm |
Max. D.B-trekkracht: |
42.6KN |
Max. het vastklemmen kracht: |
110.7KN |
Max. aantallen revoluties: |
3400 r.p.m |
Gewicht: |
36.3kg |
Max.Working Druk: |
2.7Mpa |
Toepasselijke roterende cilinder:: |
Th-1075 |
1. Beschrijving

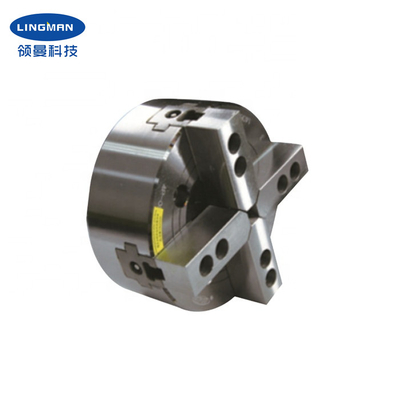

Vergeleken met andere klemmen, hydraulische heeft de vier-kaak klem de voordelen om snel vast te klemmen, grote het vastklemmen kracht, brede het vastklemmen waaier, hoge veiligheid en hoge betrouwbaarheid. Daarom hydraulische heeft de vier-kaak klem een grote toepassingsruimte in de verwerking van en het vastklemmen van diverse rechthoekige en onregelmatige werkstukken.
Het het werk principe van hydraulische de vier-kaak klem is dat de hydraulische olie de cilinder van de cilinderinham, en de cilinder en de zuigervorm een gesloten holte ingaat. , beweegt de steunkoker zich neer samen om de schijflente, de onverwachte ringsbewegingen samen te persen neer, en drijft de drie misstappen zich vanaf het centrum horizontaal te bewegen om het doel te bereiken om de boorpijp vrij te geven.
Hydraulische keurt de vier-kaak klem strikte klem productiemethode goed en is geschikt voor professionele draaibanken. Geen kwestie wordt het toegepast in diverse workshops, is het goed - ontvangen door de industrie geweest. Dit product is duurzaam en heeft hoge snelheids vlotte verrichting. Hoge precisie van het plaatsen en herhaling, grote het vastklemmen kracht, geschikt voor automatische productie. Het is zeer geschikt om vierkante delen en andere speciaal-gevormde delen te verwerken.
De ring vermindert het gewicht van de draaibank en verhoogt de levensduur. Voorts is de installatie zeer geschikt, en de verbindingsmethode keurt de de industrienorm goed. Het moet slechts met een flens worden uitgerust die de klem aanpast, en er is geen behoefte om de structuur van de werktuigmachine te veranderen.
2. Prestatiesparameters
Productnaam | CNC draaibankklem |
Modelaantal |
4H-10 |
Wigslag |
19mm |
Klauwslag/diameter |
8.8mm |
Het vastklemmen diameter |
31254mm |
Max. D.B-trekkracht |
42.6KN |
Max. het vastklemmen kracht |
110.7KN |
Gewicht |
36.3KG |
Max.working druk |
2.7Mpa |
Max. aantalrevoluties |
3400 r.p.m |
Toepasselijke roterende cilinder |
Th-1075 |
3. Afmetingen
4. Voordelen
a. Volledig slagontwerp |
b. Brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
c. Hoge herhaalde het plaatsen nauwkeurigheid |
d. Lage onderhoudskosten, lange levensduur |
e. De veelvoudige configuraties zijn beschikbaar e.1 vast lichaam of hol e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
b. Het professionele werk van het ontwerpteam met u. |
s. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
d. Het verlenen van OEM & ODM de dienst |
6. Productielijn
