Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: 3H-15A8
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 1450-1650 set
Verpakking Details: Houten karton
Levertijd: 7-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 200 Reeksen per Maand
Productnaam: |
Hydraulische klem |
Wigslag: |
23mm |
Klauwslag/diameter: |
10.6MM |
Het vastklemmen diameter: |
50381mm |
Max. D.B-trekkracht: |
71KN |
Max. het vastklemmen kracht: |
179.8KN |
Max. aantallen revoluties: |
2500 r.p.m |
Gewicht: |
134KG |
Max.working druk: |
2.4Mpa |
Toepasselijke roterende cilinder: |
Th-1512 |
Productnaam: |
Hydraulische klem |
Wigslag: |
23mm |
Klauwslag/diameter: |
10.6MM |
Het vastklemmen diameter: |
50381mm |
Max. D.B-trekkracht: |
71KN |
Max. het vastklemmen kracht: |
179.8KN |
Max. aantallen revoluties: |
2500 r.p.m |
Gewicht: |
134KG |
Max.working druk: |
2.4Mpa |
Toepasselijke roterende cilinder: |
Th-1512 |
1. Beschrijving

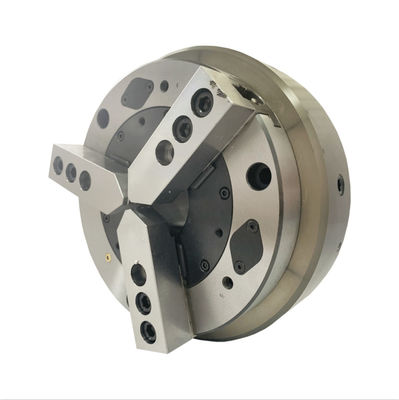

Onze klem is in groot door gatenstructuur en het heeft 3 kaken in wigvorm die vooral geschikt zijn om speciaal-gevormde voorwerpen vast te klemmen. Alle het glijden oppervlakten worden verwerkt door vaste vorm gegeven behandeling, precisie die en direct gesmeerd malen. In extra, heeft het hoge starheid en hoge het vastklemmen nauwkeurigheid.
De klem is stevig en duurzaam en het kan regelmatig bij hoge snelheid werken. Het heeft ook hoge nauwkeurigheid voor het plaatsen herhaling en grote klemkracht en geschikt voor automatische productie. Het door gatenontwerp kan voor lange werkstukverwerking worden gebruikt.
De klem kan het gewicht van draaibank verminderen en de levensduur verhogen. De korte cilinderverbinding wordt bevestigd aan GB, en de klanten te hoeven niet om de structuur van de draaibank te veranderen maar te hebben een flens nodig die dezelfde grootte van de klem is, dan kunnen zij gemakkelijk binnen een korte tijd worden geïnstalleerd.
Behalve 15 duim, wordt diverse grootte van klemmen, zoals 4 duim, 5 duim, 6 duim, 8 duim, 12 duim en 18 duim verstrekt. De aangepaste klemmen worden ook verstrekt volgens uw tekeningen en vereisten.
2. Prestatiesparameters
|
Modelaantal |
3H-15 |
|
Wigslag |
23mm |
|
Klauwslag/diameter |
10.6mm |
|
Het vastklemmen diameter |
50381mm |
|
Max. D.B-trekkracht |
71KN |
|
Max. het vastklemmen kracht |
179.8KN |
|
Gewicht |
134KG |
|
Max.working druk |
2.4Mpa |
|
Max. aantalrevoluties |
2500 r.p.m |
|
Toepasselijke roterende cilinder |
Th-1512 |
3. Afmetingen
| Specificaties | A | B | C | D | D1 | D2 | E | E1 | F | MAXIMUM G | G MIN | H | J |
| 3H-15A8 | 381 | 160 | 300 | 235 | 139.72 | 171.4 | 6 | 33 | 120 | 44 | 21 | 39 | 60 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar |
5. Productielijn
6. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. het professionele werk van het ontwerpteam met u. |
| s. professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. het verlenen van OEM & ODM de dienst. |
7. FAQ
Q: Wat is de OEM dienst van OREE-LASER?
A: 1. De aangepaste en OEM orden zijn welkom als u nodig hebt;
2. Alle OEM diensten zijn vrij, klanten slechts behoefte om ons van uw embleemtekening te voorzien,
functievereisten, kleuren enz.
3. Geen vereiste MOQ.
