Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: Jab-15
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 480-950/set
Verpakking Details: Houten karton
Levertijd: 15-20 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 Reeksen per Maand
Productnaam: |
Ringsklem |
grondstof: |
Staal, Roestvrij staal |
Duwkant: |
39.5cm ² |
Trekkrachtkant: |
37cm ² |
Stapgat: |
15mm |
Door Gat: |
38mm |
Max. het vastklemmen kracht: |
0.3/0.7 |
Verbindende bout: |
2-M8 |
Adapterring: |
Yb-15 |
Ring het bevestigen schroef: |
1-M4 |
Gewicht: |
3.2kg |
Toepassing: |
CNC draaibank |
Productnaam: |
Ringsklem |
grondstof: |
Staal, Roestvrij staal |
Duwkant: |
39.5cm ² |
Trekkrachtkant: |
37cm ² |
Stapgat: |
15mm |
Door Gat: |
38mm |
Max. het vastklemmen kracht: |
0.3/0.7 |
Verbindende bout: |
2-M8 |
Adapterring: |
Yb-15 |
Ring het bevestigen schroef: |
1-M4 |
Gewicht: |
3.2kg |
Toepassing: |
CNC draaibank |
1. Beschrijving

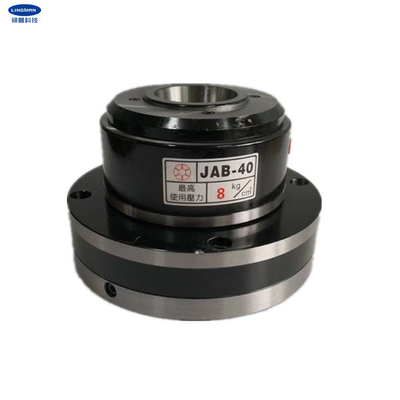

Ons bedrijf veroorzaakt hoofdzakelijk diverse klemmen, die in lasersnijmachines, CNC draaibanken, automobiele draaibanken, enz. worden gebruikt. Deze klem kan voor interne uitbreiding en het externe vastklemmen worden gebruikt. Zijn bouw is van integraal thermisch behandeld staal. Het lager heeft geen lading, heeft de klem goede hoge snelheidsprestaties en lange levensduur. Nog koud wanneer het spinnen. Het gedwongen openen van de ring is een bidirectionele macht. Wanneer de druk wordt onderbroken, sluit de klem zich en blijft vastgeklemd.
De installatie is eenvoudig en geschikt, verbind rechtstreeks enkel de flens met de as. Het kan met het machinesysteem door een three-point combinatieklep worden verbonden. De ring trekt niet in en kan normaal worden gecontroleerd. De nauwkeurigheid van de lichaamslengte is binnen 0.01mm.
De klem is geschikt voor draaibanken, CNC draaibanken, molens, indexerende schijven, het draaien van partijwerkstukken enz. Naast deze ring, zijn andere types van ringen ook beschikbaar.
2. Prestatiesparameters
|
Jab-15 |
|
39.5cm ² |
|
37cm ² |
|
0.3-0.7MPa |
|
4000r/min |
|
15mm |
|
15mm |
|
7.8/7.2 |
|
4-M6 |
|
Yb-15 |
|
1-M4 |
3. Afmetingen
| Specificaties | A | B | C | D | E | F | G | H | I | L |
| Jab-15 | 103 | 70 | 15 | 77 | 30 | 38 | 5 | 7 | 90 | 78 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. Het professionele werk van het ontwerpteam met u. |
| c. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. Het verlenen van OEM & ODM de dienst. |
