Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: Jab-25
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 REEKS
Prijs: USD 480-950/set
Verpakking Details: Houten karton
Levertijd: 15-20 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 reeksen per maand

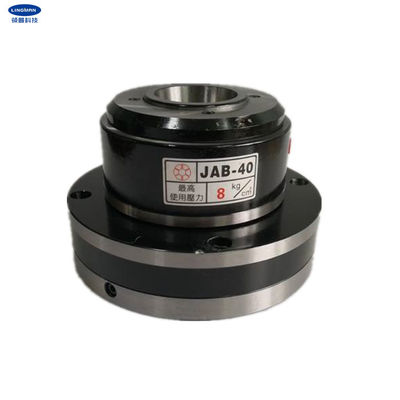

Productnaam: |
Pneumatische klem |
grondstof: |
Staal |
Duwkant: |
128.4cm2 |
Trekkrachtkant: |
119.7cm2 |
Stapgat: |
30mm |
Door gat: |
25mm |
Max. het vastklemmen kracht: |
7.8/7.2 |
Verbindende bout: |
4-M8 |
Adapterring: |
Yb-25 |
Ring het bevestigen schroef: |
2-M5 |
Gewicht: |
9.5KG |
Toepassing: |
CNC Draaibank |
Productnaam: |
Pneumatische klem |
grondstof: |
Staal |
Duwkant: |
128.4cm2 |
Trekkrachtkant: |
119.7cm2 |
Stapgat: |
30mm |
Door gat: |
25mm |
Max. het vastklemmen kracht: |
7.8/7.2 |
Verbindende bout: |
4-M8 |
Adapterring: |
Yb-25 |
Ring het bevestigen schroef: |
2-M5 |
Gewicht: |
9.5KG |
Toepassing: |
CNC Draaibank |
1. Beschrijving
Onze verschillende soorten van de bedrijf hoofdzakelijk vervaardiging klemmen die in lasersnijmachines, CNC draaibanken, autodraaibanken etc. worden toegepast. Dit soort klem kan voor interne uitbreiding en het externe vastklemmen worden gebruikt. De structuur van het is geïntegreerd thermisch behandeld staal. Het lager heeft geen lading en de klem heeft goede capaciteit bij hoge snelheid en heeft lange levensduur. Het is nog in lage temperatuur wanneer het roteren. Het is bidirectionele bevoegdheid om aan ope de ring te dwingen. Wanneer de druk wordt onderbroken, zal de klem sloten alleen en houdt zich in een vastklemmende staat.
Het is gemakkelijk en geschikt om het, enkel behoefte te installeren flens met de belangrijkste schacht direct om te verbinden. Het kan met het machinesysteem door een three-point combinatieklep worden verbonden. De ring trekt niet in en kan normaal worden gecontroleerd. De lengte van de lichaamsnauwkeurigheid is binnen 0.01mm.
Deze klemmen wordt etc. toegepast op draaibanken, CNC draaibanken, grindling machines, indexerende platen, het draaien van partijwerkstuk. Behalve dit soort klem, worden andere types van klemmen ook verstrekt.
2. Prestatiesparameters
|
Jab-25 |
|
128.4cm2 |
|
119.7cm2 |
|
0.3-0.8MPa |
|
4000r/min |
|
30mm |
|
25mm |
|
7.8/7.2 |
|
4-M8 |
|
Yb-25 |
|
2-M5 |
3. Afmetingen
| Specificaties | A | B | C | D | E | F | G | H | I | L |
| Jab-25 | 167 | 130 | 25 | 104 | 52 | 48 | 5 | 8.5 | 147 | 108 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Productielijn
6. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. het professionele werk van het ontwerpteam met u. |
| c. professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. het verlenen van OEM & ODM de dienst. |
