Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: 3H-04/05/06/08/10/12
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 300-780 set
Verpakking Details: Houten karton
Levertijd: 7-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 200 reeksen per maand
Materiaal: |
Roestvrij staal |
Wigslag: |
12mm |
Klauwslag/diameter: |
5.5mm |
Het vastklemmen diameter: |
15168mm |
Max. D.B-trekkracht: |
21.5KN |
Max. het vastklemmen kracht: |
56.8KN |
Gewicht: |
13.7KG |
Max. aantalrevoluties: |
6000 r.p.m |
Toepasselijke cilinder: |
Th-646 |
Structuur: |
Door gat |
Toepassing: |
CNC draaibankmachine |
Materiaal: |
Roestvrij staal |
Wigslag: |
12mm |
Klauwslag/diameter: |
5.5mm |
Het vastklemmen diameter: |
15168mm |
Max. D.B-trekkracht: |
21.5KN |
Max. het vastklemmen kracht: |
56.8KN |
Gewicht: |
13.7KG |
Max. aantalrevoluties: |
6000 r.p.m |
Toepasselijke cilinder: |
Th-646 |
Structuur: |
Door gat |
Toepassing: |
CNC draaibankmachine |
1. Beschrijving

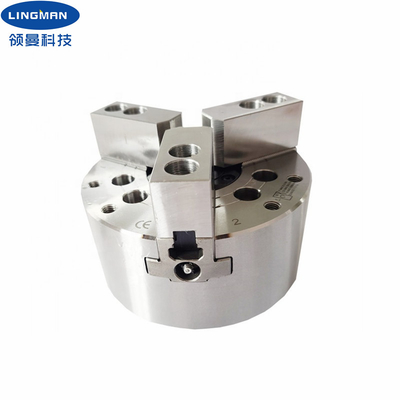

Ons bedrijf is een professionele fabrikant van CNC draaibanken en klemmen voor lasersnijmachines. Nu zijn de hydraulische klemmen zeer populair in de markt. De structuur van deze machtsklem is een holle structuur met groot door gaten. De klem heeft 3 wigvormige kaken en is ideaal voor het vastklemmen van oneven-gevormde werkstukken. Alle het glijden oppervlakten van onze klemmen worden vaste vorm gegeven, precisiegrond en leiden gesmeerd. Bovendien heeft het hoge starheid en hoge het vastklemmen nauwkeurigheid.
De klem is stevig en duurzaam, en loopt regelmatig bij hoge snelheid. Hoge het plaatsen herhaalbaarheid en grote het vastklemmen kracht, geschikt voor geautomatiseerde productie. Door gat kan het ontwerp voor het lange werkstuk machinaal bewerken worden gebruikt.
De klemmen zijn beschikbaar in diverse grootte zoals 4“, 5“, 6“, 8“, 10“, 12“ en 15“. Naast standaardgrootteklemmen, zijn de douaneklemmen ook beschikbaar volgens uw tekeningen en vereisten.
2. Prestatiesparameters
|
Modelaantal |
3H-06 |
|
Wigslag |
12mm |
|
Klauwslag/diameter |
5.5mm |
|
Het vastklemmen diameter |
15168mm |
|
Max. D.B-trekkracht |
21.5KN |
|
Max. het vastklemmen kracht |
56.8KN |
|
Gewicht |
13.7KG |
|
Max.working druk |
2.4Mpa |
|
Max. aantal revoluties |
6000 r.p.m |
|
Toepasselijke roterende cilinder |
Th-646 |
3. Afmetingen
| Specificaties | A | B | C | D | D1 | D2 | E | E1 | F | G max. | G min. | H | J |
| 3H-06 | 168 | 81 | 140 | 104.8 | 63.51 | 116 | 5 | 20 | 45 | 11 | -1 | 19 | 20 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. Het professionele werk van het ontwerpteam met u. |
| s. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. Het verlenen van OEM & ODM de dienst. |
6. Productielijn
