Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5 reeksen
Prijs: USD 265-780 set
Verpakking Details: Houten karton
Levertijd: 7-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 200 reeksen per maand
Modelnummer: |
3H-04/05/06/08/10/12/15/18 |
Productnaam: |
Hydraulische machts holle klem |
Materiaal: |
Staal, Roestvrij staal |
Wigslag: |
12mm |
Klauwslag/diameter: |
5.5mm |
Het vastklemmen diameter: |
7110mm |
Max. D.B-trekkracht: |
13.7KN |
Max. het vastklemmen kracht: |
28.4KN |
Max.Working Druk: |
2.3Mpa |
Macht: |
Hydraulisch |
Toepassing:: |
CNC de snijmachine van de draaibankpijp |
Modelnummer: |
3H-04/05/06/08/10/12/15/18 |
Productnaam: |
Hydraulische machts holle klem |
Materiaal: |
Staal, Roestvrij staal |
Wigslag: |
12mm |
Klauwslag/diameter: |
5.5mm |
Het vastklemmen diameter: |
7110mm |
Max. D.B-trekkracht: |
13.7KN |
Max. het vastklemmen kracht: |
28.4KN |
Max.Working Druk: |
2.3Mpa |
Macht: |
Hydraulisch |
Toepassing:: |
CNC de snijmachine van de draaibankpijp |
1. Beschrijving
Ons bedrijf is een professionele leverancier die zich op allerlei pneumatische klem, elektrische klem en andere machtsklem R&D concentreren, productie, verkoop meer dan 10 jaar.

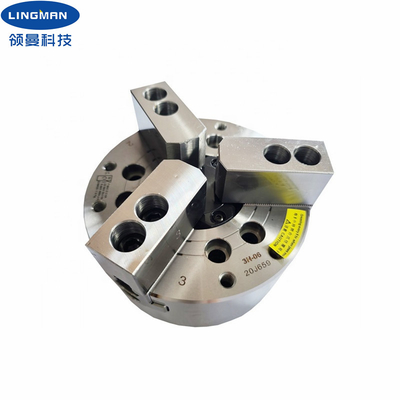

Deze holle klem is een nationaal octrooi met onafhankelijke intellectuele-eigendomsrechten. Deze product wigvormige drie-kaak door gatendiameter is groot, vooral geschikt voor het vastklemmen van speciaal-gevormde voorwerpen. Is de drie-kaak holle klem werktuigmachinetoebehoren die de radiale beweging van de drie beweegbare klauwen gebruiken die allen op het klemlichaam worden verdeeld om het werkstuk vast te klemmen en te plaatsen. De drie-kaak holle klem bestaat uit klemlichaam, beweegbare kaak en kaak drijfmechanisme. Het glijden de oppervlakten worden vaste vorm gegeven, precisiegrond en direct gesmeerd. Het voordeel van dit product ligt in zijn hoge stijve structuur en hoog het vastklemmen nauwkeurigheid, die van het centrum kan snel de plaats bepalen en tijd besparen.
De douaneringen zijn beschikbaar naast standaardgrootte holle klemmen.
2. Prestatiesparameters
|
Productnaam |
Holle klem |
|
Modelaantal |
3H-05 |
|
Wigslag |
10mm |
|
Klauwslag/diameter |
5.4mm |
|
Het vastklemmen diameter |
12135mm |
|
Max. D.B-trekkracht |
17.1KN |
|
Max. het vastklemmen kracht |
35.8KN |
|
Gewicht |
6.7KG |
|
Max.working druk |
2.9Mpa |
|
Max. aantalrevoluties |
7000 r.p.m |
|
Toepasselijke roterende cilinder |
Th-536 |
3. Afmetingen
| Specificaties | A | B | C | D | D1 | D2 | E | E1 | F | G max. | G min. | H | J |
| 3H-05 | 135 | 60 | 110 | 82.6 | / | / | 4 | / | 26 | 1 | -9 | 20 | 12 |
4. Voordelen
| a. Volledig slagontwerp |
| b. Brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. Hoge herhaalde het plaatsen nauwkeurigheid |
| d. Lage onderhoudskosten, lange levensduur |
|
e. De veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. Het professionele werk van het ontwerpteam met u. |
| s. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. Het verlenen van OEM & ODM de dienst. |
