Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: W400S-56
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 REEKS
Prijs: USD 2600-3100/set
Verpakking Details: Houten karton
Levertijd: 15-20 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 reeksen per maand
Productnaam: |
Hoofdklem |
grondstof: |
roestvrij staal |
Klauwslag: |
56mm |
Maximum het vastklemmen kracht: |
13.5KN |
Toelaatbare druk: |
0.4-0.9MPa |
Grenssnelheid: |
300r/min |
Het vastklemmen waaier: |
20400mm |
Centrale hoogte: |
300mm |
Rotatieinertie: |
5.6kg.㎡ |
Roterend deelgewicht: |
190KG |
Geheel eenheidsgewicht: |
270kg |
Productnaam: |
Hoofdklem |
grondstof: |
roestvrij staal |
Klauwslag: |
56mm |
Maximum het vastklemmen kracht: |
13.5KN |
Toelaatbare druk: |
0.4-0.9MPa |
Grenssnelheid: |
300r/min |
Het vastklemmen waaier: |
20400mm |
Centrale hoogte: |
300mm |
Rotatieinertie: |
5.6kg.㎡ |
Roterend deelgewicht: |
190KG |
Geheel eenheidsgewicht: |
270kg |
1. Beschrijving

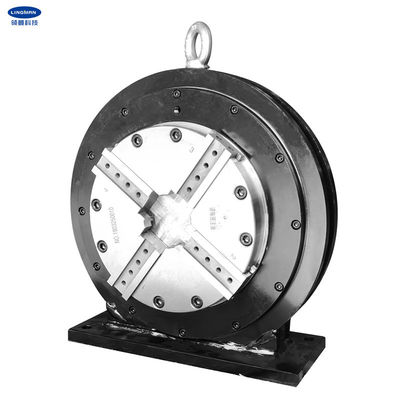

Onze het voeden klemmen worden ook ontworpen voor de snijmachine van de laserpijp die ook geschikt voor onze hoofdklemmen zijn. De klem is in een stevige structuur en het is dubbel-machts automatische twee-centrum structuur. Het kan worden gebruikt om de cirkel, vierkante, rechthoekige, elliptische en andere centrale as symmetrische delen vast te klemmen.
Ongeveer de snelle het vastklemmen en het losmaken acties, kunnen zij door gyrator worden bereikt die aan het eind van de opname van de product roterende lucht is. En de luchtbron wordt onophoudelijk geleverd wanneer het werken. Wanneer het bevestigen van de klembasis, moet het slechts verbinden aansluit de aangepaste motor aan het toestel en de samengeperste luchtbron, het vastklemmende en drijfwerkstuk om te roteren kunnen worden bereikt.
wegens de lange die lengte van de delen door de snijmachine, de achterklem en aangepaste hoofdklem worden verwerkt zijn gewoonlijk geïnstalleerd in paren op het materiaal.
2. Prestatiesparameters
|
W400S-56 |
|
56mm |
|
13.5KN |
|
0.4-0.9MPa |
|
5300r/min |
|
20400mm |
|
300mm |
|
5.6kg.m2 |
|
190kg |
|
270kg |
3. Afmetingen
Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | L | M | N | O | P | Q | R | S | T |
W400S-56 | 525 | 300 | 578 | 589 | 180 | 135 | 475 | 223 | 0 | 100 | 130 | 20 | 45 | 4 | 30 | 30 | M12 | 8-M10 | 18 | 375 |
4. Voordelen
a. volledig slagontwerp |
b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
c. hoge herhaalde het plaatsen nauwkeurigheid |
d. lage onderhoudskosten, lange levensduur |
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Productielijn
6. Onze Dienst
a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
b. het professionele werk van het ontwerpteam met u. |
c. professioneel QC team om de hoogte te waarborgen - kwaliteit. |
d. het verlenen van OEM & ODM de dienst. |
