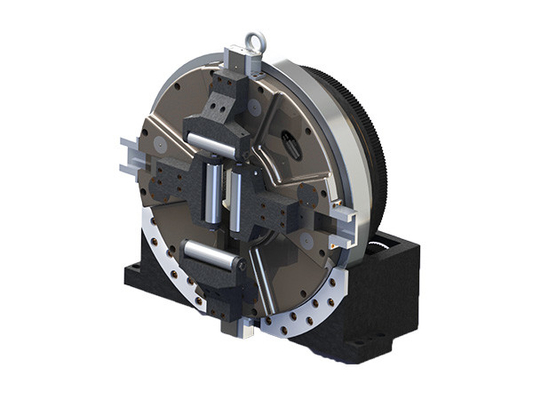

De volledige Machine van Chuck For Tube Laser Cutting van de Slag Hoofdlaser

Productdetails

Plaats van herkomst: China

Merknaam: LINGMAN

Modelnummer: G400C-170/G500C-225/G500DC-230

Betaling & het Verschepen Termijnen

Min. bestelaantal: 10

Prijs: USD3000-6000/SETS

Verpakking Details: Houten Doos

Levertijd: 30days

Betalingscondities: T/T

Levering vermogen: 1000sets/month

Krijg Beste Prijs
Hoogtepunt:

De volledige Klem van de Slag Hoofdlaser

,

De Laserklem van de buissnijmachine

,

De Snijders Hoofdklem van de buislaser

Klauwslag/diameter:
165/200/220mm
Maximum klemkracht:
1.36-4.86kN
Sta druk toe:
0.1-0.9MPa
omwentelingsmaximum snelheid:
150/130150r/min
Het vastklemmen waaier:
diameter0-170/0-225/25-225mm
Centrale Hoogte:
280/315/315mm
Rotatieinertie:
3.95/6.1/6.1kg.m2
Roterend deelgewicht:
128.5/140/140 kg
Geheel eenheidsgewicht:
210/240/240kg
Klauwslag/diameter:
165/200/220mm
Maximum klemkracht:
1.36-4.86kN
Sta druk toe:
0.1-0.9MPa
omwentelingsmaximum snelheid:
150/130150r/min
Het vastklemmen waaier:
diameter0-170/0-225/25-225mm
Centrale Hoogte:
280/315/315mm
Rotatieinertie:
3.95/6.1/6.1kg.m2
Roterend deelgewicht:
128.5/140/140 kg
Geheel eenheidsgewicht:
210/240/240kg
De volledige Machine van Chuck For Tube Laser Cutting van de Slag Hoofdlaser

de volledige klem die van de slag hoofdlaser voor buislaser laser machine-HSG/XT/de laser van Jiatai snijden /PENTA CHUTIAN/LONGXIN/han



Dit product wordt speciaal ontworpen voor het scherpe materiaal van de laserpijp. Het product zelf kan als onafhankelijke roterende as, met een klem in het midden worden gebruikt dat het werkstuk kan stevig vastklemmen en tegelijkertijd roteren. Het kan snel het vastklemmen en het unclamping realiseren door luchtopname van de kant te roteren. , Maak de luchtbron los alvorens te werken. Nadat de productbasis wordt bevestigd, slechts is de van het aanpassingsmotor en toestel verbinding nodig, en de samengeperste luchtbron (0.1-0.9MPA) kan worden verbonden om het werkstuk vast te klemmen en het werkstuk te drijven om te roteren.

De klem werkt in volledige slag, zonder extra aanpassing van de vier-kaak positie, en kan een volledige waaier van toepasselijke pijpmontage vastklemmen, die productieefficiency verbeteren. De klem keurt een volledig ingesloten structuur goed, die betere stabiliteit en slijtageweerstand heeft. Het is uitgerust met dwarsrollagers en heeft een lange levensduur. De omwentelingsnauwkeurigheid en herhaalt het plaatsen de nauwkeurigheid hoger is dan dat van traditionele laserklemmen, en de het vastklemmen kracht groter is dan dat van gelijkaardige producten in de markt. In het geval van lage luchtdruk, kan een kleinere het vastklemmen kracht worden verkregen om aan de vereisten van thin-walled pijpmontage te voldoen. Verwerking.

Dit product wordt wijd gebruikt in de werktuigmachines van de pijpverwerking zoals de specifieke snijmachines van de laserpijp.



型号
Model
爪行程/直径 mm
De diameter van de klauwslag
最大夹紧力 KN
Maximum het vastklemmen kracht
许用压力 MPa
Toelaatbare druk
极限转速 r/min
Grenssnelheid
夹紧范围 mm
Het vastklemmen waaier
中心高 mm
Centrale hoogte
转动惯量 Kg.m2Rotatieinertie 转动部分重量 Kg
Roterend deelgewicht
整机重量 Kg
Geheel eenheidsgewicht
G400C-170 165 1.36 (0.5MPA)
2.45 (0.9MPA)
0.1-0.9 150 φ0-170 280 3.95 128.5 210
G500C-225 200 1.6 (0.5MPA)
2.77 (0.9MPA)
0.1-0.9 130 φ0-225 315 6.1 140 240
G500DC-230 220

2.7 (0.5MPA)

4.86 (0.9MPA)

0.1-0.9 15 φ25-225 315 6.1 140 240



规格
Specificaties
A B B1 C D E F G H I J K L M N O P Q R S
G400C-170 600 280 590 602 100 60 570 273 170 235 250 400 / / / 10 / / 8-M8 18X21
G500C-225 670 315 694 672 100 60 640 273 225 235 250 400 / / / 10 / / 8-M8 18X21
G500DC-230 670 315 694 672 100 60 640 273 225 235 250 400 / / / 10 / / 8-M8 18X21
