Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: 3H-15
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5 reeksen
Prijs: USD 265-780 set
Verpakking Details: Houten karton
Levertijd: 7-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 200 reeksen per maand
Productnaam: |
Machtsklem |
Modelnummer: |
3H-18 |
Materiaal: |
Staal, Roestvrij staal |
Wigslag: |
25mm |
Klauwslag/diameter: |
10.8mm |
Het vastklemmen diameter: |
50450mm |
Max. D.B-trekkracht: |
72KN |
Max. het vastklemmen kracht: |
180kN |
Max.Working Druk: |
2.5Mpa |
Gewicht: |
164 kg |
Aanpassing cyl.: |
Th-1512 |
Max Speed: |
2000 min/r.p.m |
Productnaam: |
Machtsklem |
Modelnummer: |
3H-18 |
Materiaal: |
Staal, Roestvrij staal |
Wigslag: |
25mm |
Klauwslag/diameter: |
10.8mm |
Het vastklemmen diameter: |
50450mm |
Max. D.B-trekkracht: |
72KN |
Max. het vastklemmen kracht: |
180kN |
Max.Working Druk: |
2.5Mpa |
Gewicht: |
164 kg |
Aanpassing cyl.: |
Th-1512 |
Max Speed: |
2000 min/r.p.m |
1. Beschrijving
Dit product is een nationaal octrooiproduct met onafhankelijke intellectuele-eigendomsrechten.

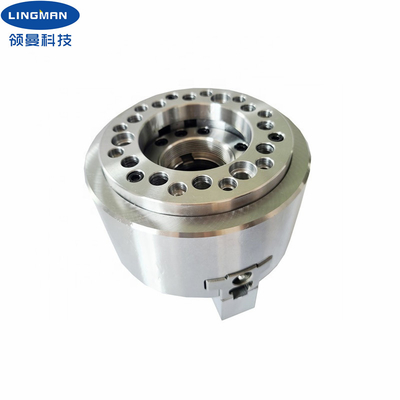

De klem zelf is een cilinder met een ingebouwde zuiger, en de het vastklemmen en het losmaken acties worden gerealiseerd door het de controlemechanisme van de asstaart. Dit product is grote diameter wigvormig drie-kaak door-gat, vooral een geschikt voor het vastklemmen van onregelmatige voorwerpen. Het glijden de oppervlakten worden vaste vorm gegeven, precisiegrond en direct gesmeerd. De voordelen van dit product liggen in zijn hoge stijve structuur en hoog het vastklemmen nauwkeurigheid. Zijn voordelen zijn: 1 nieuwe structuur, hoge starheidsdelen ontwerpt, zodat de klauwzetel niet gemakkelijk aan breuk is, en het vastklemmen werkstuk het drijven de omvang is klein. 2. De algemene verbindingsnorm, kan direct aan de standaardas van het materiaal, zonder andere veranderingen worden verbonden; 3. Universeel type van holle roterende oliecilinder
Naast standaardgrootteklemmen, bieden wij ook douaneklemmen voor CNC draaibanken, regelmatige draaibanken en ander materiaal aan die dat roterende draaibanken vereisen worden verbeterd.
2. Prestatiesparameters
Modelaantal |
3H-18 |
Wigslag |
23mm |
Klauwslag/diameter |
10.6mm |
Het vastklemmen diameter |
50450mm |
Max. D.B-trekkracht |
71KN |
Max. het vastklemmen kracht |
179.8KN |
Gewicht |
164KG |
Max.working druk |
2.4Mpa |
Max. aantalrevoluties |
2000 r.p.m |
Toepasselijke roterende cilinder |
Th-1512 |
3. Afmetingen
Specificaties | A | B | C | D | D1 | D2 | E | E1 | F | G max. | G min. | H | J |
3H-18 | 450 | 133 | 300 | 235 | / | / | 6 | / | 120 | 11 | -12 | 39 | 60 |
4. Voordelen
a. volledig slagontwerp |
b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
c. hoge herhaalde het plaatsen nauwkeurigheid |
d. lage onderhoudskosten, lange levensduur |
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
b. Het professionele werk van het ontwerpteam met u. |
s. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
d. Het verlenen van OEM & ODM de dienst. |
