Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5 reeksen
Prijs: USD 265-780 set
Verpakking Details: Houten karton
Levertijd: 7-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 200 reeksen per maand
Modelnummer: |
3H-15 |
Productnaam: |
Machtsklem |
Materiaal: |
Staal, Roestvrij staal |
Wigslag: |
24mm |
Klauwslag/diameter: |
10.7mm |
Het vastklemmen diameter: |
50381mm |
Max. D.B-trekkracht: |
71KN |
Max. het vastklemmen kracht: |
179.8KN |
Max.Working Druk: |
2.4MPa |
Gewicht: |
120 kg |
Aanpassing cyl.: |
Th-1512 |
Max Speed: |
2500 min/r.p.m |
Modelnummer: |
3H-15 |
Productnaam: |
Machtsklem |
Materiaal: |
Staal, Roestvrij staal |
Wigslag: |
24mm |
Klauwslag/diameter: |
10.7mm |
Het vastklemmen diameter: |
50381mm |
Max. D.B-trekkracht: |
71KN |
Max. het vastklemmen kracht: |
179.8KN |
Max.Working Druk: |
2.4MPa |
Gewicht: |
120 kg |
Aanpassing cyl.: |
Th-1512 |
Max Speed: |
2500 min/r.p.m |

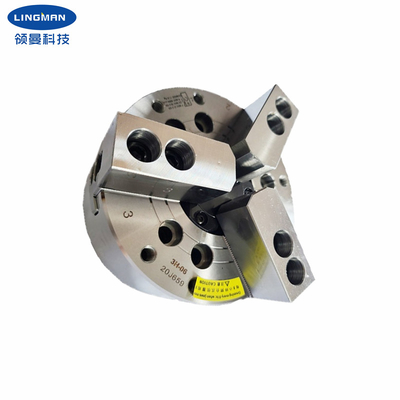

1. Beschrijving
Dit product is een nationaal octrooiproduct met onafhankelijke intellectuele-eigendomsrechten.
De klem zelf is een cilinder met een ingebouwde zuiger, en de het vastklemmen en het losmaken acties worden gerealiseerd door het de controlemechanisme van de asstaart. Dit product is grote diameter wigvormig drie-kaak door-gat, vooral een geschikt voor het vastklemmen van onregelmatige voorwerpen. Het glijden de oppervlakten worden vaste vorm gegeven, precisiegrond en direct gesmeerd. De voordelen van dit product liggen in zijn hoge stijve structuur en hoog het vastklemmen nauwkeurigheid. Zijn voordelen zijn: 1. Hoog - het staal van de kwaliteitslegering, na speciale thermische behandeling en oppervlaktenitriding behandeling, hogere meer slijtvaste sterkte.
2. Alle het koppelen oppervlakten zijn grinded door precisie, met stabiele en duurzame precisie. Smering op zijn plaats, lange levensduur.
De producten zijn geschikt voor toestelverwerking, schijftype, kort schachttype van werkstukverwerking.
Naast standaardgrootteklemmen, bieden wij ook douaneklemmen voor CNC draaibanken, regelmatige draaibanken en ander materiaal aan die dat roterende draaibanken vereisen worden verbeterd.
2. Prestatiesparameters
|
Modelaantal |
3H-15 |
|
Wigslag |
23mm |
|
Klauwslag/diameter |
10.6mm |
|
Het vastklemmen diameter |
50381mm |
|
Max. D.B-trekkracht |
71KN |
|
Max. het vastklemmen kracht |
179.8KN |
|
Gewicht |
120KG |
|
Max.working druk |
2.4Mpa |
|
Max. aantalrevoluties |
2500 r.p.m |
|
Toepasselijke roterende cilinder |
Th-1512 |
3. Afmetingen
| Specificaties | A | B | C | D | D1 | D2 | E | E1 | F | G max. | G min. | H | J |
| 3H-15 | 381 | 133 | 300 | 235 | / | / | 6 | / | 91 | 11 | -15 | 39 | 60 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. Het professionele werk van het ontwerpteam met u. |
| s. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. Het verlenen van OEM & ODM de dienst. |
6. Productielijn
