Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: G600JF-230
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 REEKS
Prijs: USD 4100-7000/set
Verpakking Details: Houten karton
Levertijd: 15-20 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 reeksen per maand
Klauwslag: |
220mm |
Maximum het vastklemmen kracht: |
1.7KN |
Toelaatbare druk: |
0.4-0.9MPa |
Grenssnelheid: |
500r/min |
Het vastklemmen waaier: |
10230mm |
Centrale hoogte: |
350mm |
Rotatieinertie: |
4.5kg.㎡ |
Roterend deelgewicht: |
141kg |
Geheel eenheidsgewicht: |
219kg |
Klauwslag: |
220mm |
Maximum het vastklemmen kracht: |
1.7KN |
Toelaatbare druk: |
0.4-0.9MPa |
Grenssnelheid: |
500r/min |
Het vastklemmen waaier: |
10230mm |
Centrale hoogte: |
350mm |
Rotatieinertie: |
4.5kg.㎡ |
Roterend deelgewicht: |
141kg |
Geheel eenheidsgewicht: |
219kg |
1. Beschrijving

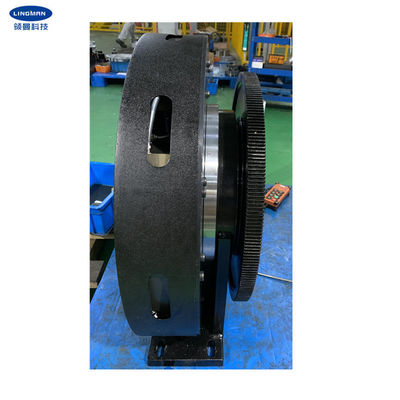

Onze laserklem wordt speciaal ontworpen voor het scherpe materiaal van de laserbuis. De productie zelf kan als onafhankelijke roterende as, met een klem worden gebruikt die het werkstuk kan stevig vastklemmen terwijl het roteren. Snel kunnen het vastklemmen en het losmaken de acties door de zij roterende luchtopname worden bereikt, en de luchtbron moet worden losgemaakt om te werken.
De klemoutput door een cilinder te gebruiken direct, de mechanische efficiency is hoog, is het energieverlies klein, is de output het vastklemmen kracht groot, en de het vastklemmen kracht is stabiel. Omdat de cilinder wordt gebruikt om het werkstuk vast te klemmen direct, is de het werk slag van de cilinder de het werk slag van de klem, en de het vastklemmen waaier is breed.
De klem wordt ontworpen als vierkant middengat. Vergeleken met een ronde gatenklem, wordt de grootte van vierkante buis verhoogd en scoped van gebruikt wordt uitgebreid.
2. Prestatiesparameters
|
G600JF-230 |
|
220mm |
|
1.7KN |
|
0.4-0.9MPa |
|
500r/min |
|
10230mm |
|
350mm |
|
4.5g.m2 |
|
141kg |
|
219kg |
3. Afmetingen
Specificaties | A | B | B1 | C | D | E | F | G | H | I | J | K | L | O | R | S |
G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194.5 | 330 | 376 | 402 | 29.5 | 230 | 20 | 12-M8 | 18 |
4.Advantages
1. Volledig slagontwerp
2. Brede waaier van toepassingen, diversificatie van verwerkingsprofielen
3. Hoge herhaalde het plaatsen nauwkeurigheid
4. Lage onderhoudskosten, lange levensduur
5. De veelvoudige configuraties zijn beschikbaar
5.1 vast lichaam of hol
5.2 kam-type of tapgat-groef type klauwen
5. Productielijn
6. Onze Dienst
1. Wij zijn de directe fabriek met goede prijs en snelle levertijd.
2. Het professionele werk van het ontwerpteam met u.
3. Professioneel QC team om de hoogte te waarborgen - kwaliteit.
4. Het verlenen van OEM & ODM de dienst.
