Huis > Producten > CNC Draaibankklem > De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank

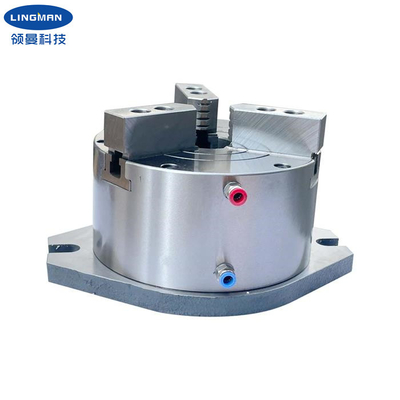

De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank

Productdetails

Plaats van herkomst: Changzhou, Jiangsu, China

Merknaam: Lingman

Modelnummer: BK160KL 3 de Klem van de Kaakdraaibank

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1 reeks

Prijs: USD 425-480/set

Verpakking Details: Houten Karton

Levertijd: 15-20 het werkdagen

Betalingscondities: T/T, L/C

Levering vermogen: 500 reeksen per maand

Krijg Beste Prijs
Hoogtepunt:

De holle Klem van de 3 Kaakdraaibank

,

3 kaak Verticale Pneumatische Klem

,

Holle Verticale Pneumatische Klem

Productnaam:
BK160KL 3 de Klem van de Kaakdraaibank
Kaakslag:
3.7mm
Max. het Grijpen Kracht:
32.9 KN
Max. het Vastbinden Kracht:
18.5 KN
Toegestane druk:
0.4-0.8 MPa
Het vastklemmen waaier:
2170mm
Vastbindende Waaier:
20180mm
Netto gewicht:
18,6 kg
Productnaam:
BK160KL 3 de Klem van de Kaakdraaibank
Kaakslag:
3.7mm
Max. het Grijpen Kracht:
32.9 KN
Max. het Vastbinden Kracht:
18.5 KN
Toegestane druk:
0.4-0.8 MPa
Het vastklemmen waaier:
2170mm
Vastbindende Waaier:
20180mm
Netto gewicht:
18,6 kg
De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank

Hoog - kwaliteit 3 de Machtsklem van Chuck Vertical Hollow Chuck Pneumatic van de kaakdraaibank

1. Descripition

Wij zijn een professionele fabrikant van CNC draaibank en de klem van de lasersnijmachine meer dan de ervaring van 20 jaar.



De verticale holle klem van de 3 kaakdraaibank is een gepatenteerd product. De klem van de drie-kaak draaibank is een ingebouwde cilinder, gemakkelijk installeren, geen externe voeding, lucht van de kant om het vastklemmen en het losmaken te bereiken. De veelvoudige klemmen kunnen tegelijkertijd in één het werkgebied worden geïnstalleerd om multi-station verwerking te realiseren en productieefficiency te verbeteren.

Dit product is een ingebouwde machtscilinder, die door de partij van het klemlichaam wordt geleverd om het vastklemmen en het losmaken te bereiken zonder staaf te trekken. Het centrum is door gat, dat door de lange schachtbar kan overgaan.



Het het werk principe van de verticale holle klem van de 3 kaakdraaibank is dat de krachtbron van de klem samengeperste lucht is; Wanneer de samengeperste luchtstromen in de controleklep door de distributie bellen, gaat het de klemcilinder in, die de zuiger drijft en strak de kaak maakt het werkstuk vastklemmen. Dan, wordt de omkerende klepmacht, de luchtdruk in de cilinder verzegeld door de controleklep. Wanneer het verzegelende apparaat van de distributiering en niet in contact met het klemlichaam wordt losgemaakt, kan het materiaal zijn begonnen om normaal te werken.
Drie klemmen van de kaakdraaibank zijn geschikt om machines, malenmachines, verticale draaibanken en machinaal bewerkende centra te boren en te onttrekken.


2. Prestatiesparameters

  • Productnaam
BK160KL 3 de Klem van de Kaakdraaibank
  • Kaakslag
3,7 mm
  • Max. het Grijpen Kracht
32.9 KN
  • Max. het Vastbinden Kracht
18.5 KN
  • Toelaatbare druk
0.4-0.8 MPa
  • Het vastklemmen Waaier
2-170 mm
  • Vastbindende Waaier
20-180 mm
  • Netto Gewicht
18,6 kg


De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank 0

D D L L1 L2 H H1 h p
172 30 238 20 28 155 119 19 20


4. Voordelen

a. volledige slag ontworpen laserklem
b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen
c. hoge herhaalde het plaatsen nauwkeurigheid
d. lage onderhoudskosten, lange levensduur

e. de veelvoudige configuraties zijn beschikbaar
e. 1 Vast lichaam of hol
e. 2 kam-Type of tapgat-groef type klauwen


5. Onze Dienst

a. Wij zijn de directe fabriek met goede prijs en snelle levertijd.
b. Het professionele werk van het ontwerpteam met u.
c. Professioneel QC team om de hoogte te waarborgen - kwaliteit.
d. Het verlenen van OEM & ODM de dienst.




6.Packing & Levering
De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank 1De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank 2

De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank 3

De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank 4De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank 5
7. Productielijn
De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank 6
De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank 7De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank 8De holle Klem van Chuck Vertical Chuck Pneumatic Power van de 3 Kaakdraaibank 9
