Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: 3L-05/06/08/10/12
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 300-780 set
Verpakking Details: Houten karton
Levertijd: 7-15 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 200 reeksen per maand
Materiaal: |
Staal, Roestvrij staal |
Wigslag: |
12mm |
Klauwslag/diameter: |
18mm |
Het vastklemmen diameter: |
6138mm |
Max. het vastklemmen kracht: |
17.2KN |
Gewicht: |
7.2KG |
Max. aantalrevoluties: |
4200 r.p.m |
Toepasselijke cilinder: |
Th-536 |
Structuur: |
Lange slag |
TOEPASSING: |
CNC draaibankmachine |
Materiaal: |
Staal, Roestvrij staal |
Wigslag: |
12mm |
Klauwslag/diameter: |
18mm |
Het vastklemmen diameter: |
6138mm |
Max. het vastklemmen kracht: |
17.2KN |
Gewicht: |
7.2KG |
Max. aantalrevoluties: |
4200 r.p.m |
Toepasselijke cilinder: |
Th-536 |
Structuur: |
Lange slag |
TOEPASSING: |
CNC draaibankmachine |
1. Beschrijving

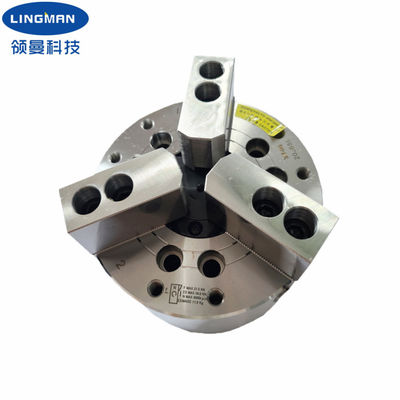

Ons bedrijf is een professionele fabrikant van CNC draaibanken en klemmen voor lasersnijmachines. De hydraulische klemmen zijn zeer populair nu in de markt. De structuur van de super lange machtsklem is een holle structuur met grote gaten. De klem heeft drie wigvormige tangen, die zeer geschikt zijn om onregelmatige werkstukken vast te klemmen. Alle het glijden oppervlakten van onze klemmen worden vaste vorm gegeven, precisiegrond en direct gesmeerd. Bovendien heeft het hoge starheid en hoge het vastklemmen nauwkeurigheid. De super lange de machtsklem van de klauwslag kan klanten aan eisen beter voldoen ten aanzien van het verschillende pijpmontage vastklemmen.
De klem is duurzaam en vlot bij hoge snelheid. Hoge precisie van het plaatsen en herhaling, grote het vastklemmen kracht, geschikt voor automatische productie. Door gat kan het ontwerp voor lange werkstukverwerking worden gebruikt.
De ringen zijn beschikbaar in 5“, 6“, 8“, 10“, 12“ en 15“ grootte. Naast standaardgrootte kan de klem, ook volgens uw tekeningen en vereisten worden aangepast.
2. Prestatiesparameters
|
Modelaantal |
3L-05 |
|
Wigslag |
12mm |
|
Klauwslag/diameter |
18mm |
|
Het vastklemmen diameter |
6138mm |
|
Max. D.B-trekkracht |
15.6KN |
|
Max. het vastklemmen kracht |
17.2KN |
|
Gewicht |
7.2KG |
|
Max.working druk |
2.3Mpa |
|
Max. aantal revoluties |
4200 r.p.m |
|
Toepasselijke roterende cilinder |
Th-536 |
3. Afmetingen
| Specificaties | A | B | C | D | D1 | D2 | E | E1 | F | G max. | G min. | H | J |
| 3L-05 | 135 | 65 | 110 | 82.6 | 63.51 | 96 | 4 | 15 | 32 | 1 | -11 | 20 | 12 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. Het professionele werk van het ontwerpteam met u. |
| s. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. Het verlenen van OEM & ODM de dienst. |
6. Productielijn
