Productdetails
Plaats van herkomst: Changzhou, Jiangsu, China
Merknaam: Lingman
Modelnummer: Jab-25
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 480-950/set
Verpakking Details: Houten karton
Levertijd: 15-20 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 100 Reeksen per Maand

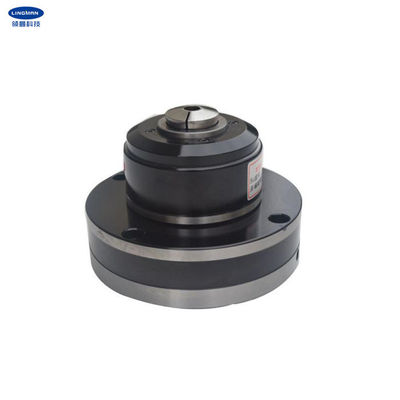

Productnaam: |
Roterende Ringsklem |
grondstof: |
Staal |
Duwkant: |
127.4cm ² |
Trekkrachtkant: |
119.7cm ² |
Stapgat: |
25mm |
Door Gat: |
49mm |
Max. het vastklemmen kracht: |
0.4/0.7 |
Verbindende bout: |
4-M8 |
Adapterring: |
Yb-25 |
Ring het bevestigen schroef: |
2-M5 |
Gewicht: |
9.5kg |
Toepassing: |
CNC Draaibanksnijmachine |
Productnaam: |
Roterende Ringsklem |
grondstof: |
Staal |
Duwkant: |
127.4cm ² |
Trekkrachtkant: |
119.7cm ² |
Stapgat: |
25mm |
Door Gat: |
49mm |
Max. het vastklemmen kracht: |
0.4/0.7 |
Verbindende bout: |
4-M8 |
Adapterring: |
Yb-25 |
Ring het bevestigen schroef: |
2-M5 |
Gewicht: |
9.5kg |
Toepassing: |
CNC Draaibanksnijmachine |
1. Beschrijving
Ons bedrijf veroorzaakt hoofdzakelijk allerlei die klem, voor lasersnijmachine etc. worden gebruikt, CNC draaibanken, automobiele draaibanken. Deze klem kan voor interne uitbreiding en het externe vastklemmen worden gebruikt. Zijn bouw is monolithisch thermisch behandeld staal. Het dragen van geen lading, de prestaties van de klemhoge snelheid, lange levensduur. Het is nog koud wanneer het roteert. Het gedwongen openen van de ring is een bidirectionele kracht. Wanneer de druk wordt onderbroken, sluit de klem zich en blijft vastgeklemd.
Gemakkelijk installeren, enkel de flens met de as rechtstreeks verbinden. Het kan met het machinesysteem door three-point combinatieklep worden verbonden. De klem sluit niet, kan normaal worden gecontroleerd. De nauwkeurigheid van de lichaamslengte binnen 0.01mm.
Geschikt voor draaibanken, CNC draaibanken, malende machines, indexerende platen, het draaien partijwerkstuk enz. Naast deze ring, zijn andere types van ringen ook beschikbaar.
2. Prestatiesparameters
|
Jab-25 |
|
127.4cm ² |
|
119.7cm ² |
|
0.4-0.7MPa |
|
4000r/min |
|
25mm |
|
25mm |
|
7.8/7.2 |
|
4-M8 |
|
Yb-25 |
|
2-M5 |
3. Afmetingen
| Specificaties | A | B | C | D | E | F | G | H | I | L |
| Jab-25 | 167 | 130 | 25 | 108 | 52 | 49 | 5 | 9 | 147 | 105 |
4. Voordelen
| a. volledig slagontwerp |
| b. brede waaier van toepassingen, diversificatie van verwerkingsprofielen |
| c. hoge herhaalde het plaatsen nauwkeurigheid |
| d. lage onderhoudskosten, lange levensduur |
|
e. de veelvoudige configuraties zijn beschikbaar e.2-kam-Type of tapgat-groef type klauwen |
5. Onze Dienst
| a. Wij zijn de directe fabriek met goede prijs en snelle levertijd. |
| b. Het professionele werk van het ontwerpteam met u. |
| c. Professioneel QC team om de hoogte te waarborgen - kwaliteit. |
| d. Het verlenen van OEM & ODM de dienst. |
